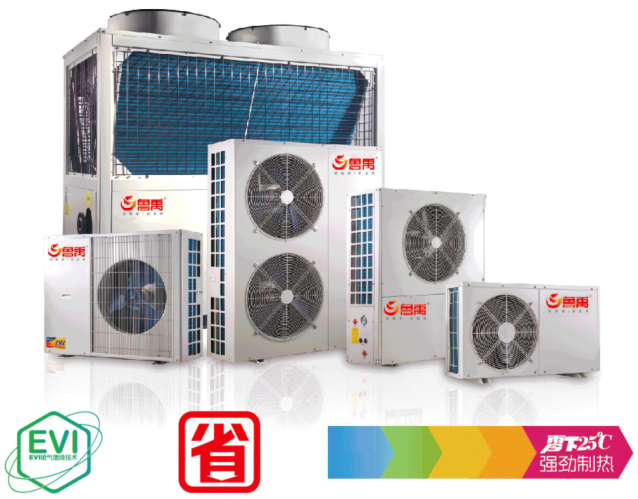

超低溫空氣源熱泵機組
超低溫空氣源熱泵機組選型及應用
型 號: LYK-12RD~LYK-71RD
功 率：2.3kw~18.7kw
電 源：220V~380V
產品介紹
超低溫空氣源熱泵機組針對商場學校住宅小區等大面積場所的選型應用
超低溫空氣源熱泵機組的工作原理依然是逆卡諾原理，即利用設備內的吸熱介質(冷媒)從空氣或自然環境中采集熱能，經EVI噴氣增焓壓縮機壓縮后提高冷媒的溫度，并通過熱交換器冷媒放出熱量加熱冷水，同時排放出冷氣，制取的熱水通過水循環系統送入用戶進行采暖或直接用于熱水供應。簡而言之，就是通過消耗少量的電力來實現熱量搬運，從而達到制冷、制熱的目的。機組是包括壓縮機、翅片管換熱器、風機、控制器、膨脹閥、板式換熱器和輔機等組成的一套供暖制冷循環系統，在超低溫環境下，單臺熱泵無法解決大面積場所供暖制冷需求時則由多臺相同或者不同功率組成空氣源熱泵設備機群協同工作。
超低溫空氣源熱泵機組具有如下特點
（1）機組系統冷熱源合一，不需要設專門的冷凍機房、鍋爐房，機組可任意放置屋頂或地面，不占用建筑的有效使用面積，施工安裝十分簡便。
（2）機組系統無冷卻水系統，無冷卻水消耗，也無冷卻水系統動力消耗。另外，冷卻水污染形成的軍團菌感染的病例已有不少報導，從安全衛生的角度，考慮空氣源熱泵也具有明顯的優勢。
（3）機組系統由于無需鍋爐、無需相應的鍋爐燃料供應系統、除塵系統和煙氣排放系統，系統安全可靠、對環境無污染。
（4）空氣源熱泵機組采用模塊化設計，不必設置備用機組，運行過程中電腦自動控制，調節機組的運行狀態，使輸出功率與工作環境相適應。
（5）空氣源熱泵的性能會隨室外氣候變化而變化。
（6）在我國北方室外空氣溫度低的地方，可選用超低溫空氣源熱泵機組，極寒地區需設輔助加熱器
超低溫空氣源熱泵機組的分類
按機組容量大小分為：戶式小型機組、中型機組、大型機組等。
按機組組合形式分為：整體式機組（由一臺或幾臺壓縮機共用一臺水側換熱器的機組稱為整體式機組）和模塊化機組（由幾個獨立模塊組成的機組，稱為模塊化機組）。
依功能劃分魯禹超低溫空氣源熱泵機組目前共分兩大系列，供暖機組和冷暖機組。
主要部件
機組包括壓縮機、翅片管換熱器、風機、控制器、膨脹閥、板式換熱器等部件。
壓縮機
采用高效渦旋式壓縮機，部分機型壓縮機具備噴氣增焓（EVI）功能；振動小、噪聲低、可靠性高。
翅片管換熱器
采用高散熱效率的翅片管換熱器。針對具體機型對分配器進行設計和驗證，保證制冷劑在每個回路分配的均勻性，極大地提高了換熱器的利用率。
板式換熱器
采用釬焊式的板式換熱器，具有結構緊湊、換熱效率高等的特點。
水流開關
采用名牌部件產品，可靠性高，能有效保護機組。

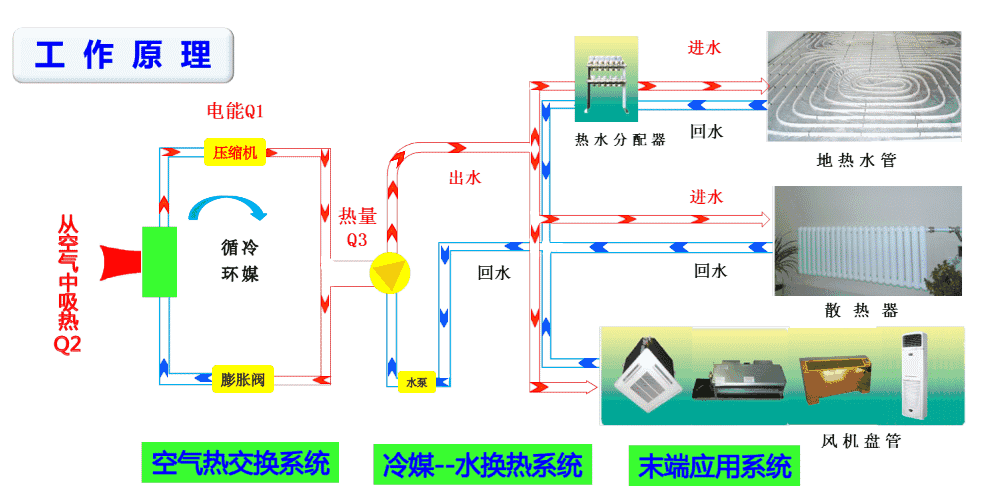

工作原理圖
制冷運轉
1、 經過壓縮機的壓縮，低溫低壓的氣態制冷劑成為高溫高壓的氣態制冷劑，從壓縮機排氣管道排出后，通過四通換向閥進入冷凝器(空氣側換熱器)；風扇運轉，將熱量帶走從而使制冷劑被冷凝，變成液態制冷劑。
2、 經過冷凝器冷凝后的高壓液態制冷劑進入膨脹閥。液態的冷媒在經節流后體積膨脹，狀態改變，變成了低溫、低壓的液態制冷劑和部分氣態制冷劑。
3、 制冷劑的氣液混合體經管道流入蒸發器(水側換熱器)，制冷劑在熱交換器中膨脹蒸發，吸收水中的熱量，蒸發吸熱后變成氣態，載冷劑（水）溫變低，水泵不斷運作，將冷量不斷泵給末端設備，再將冷量散發出去。
4、 最后，經過膨脹蒸發的氣態制冷劑經過四通換向閥和壓縮機吸氣管道進入壓縮機，再次壓縮，不斷循環。
制熱運轉
1、 經過壓縮機的壓縮，低溫低壓的氣態制冷劑成為高溫高壓的氣態制冷劑，經壓縮機排出后，通過四通換向閥進入水側換熱器。利用水將制冷劑的熱量帶給用戶，同時制冷劑被冷凝為高壓的液態。
2、 經過冷凝器冷凝后的高壓液態制冷劑進入膨脹閥。液態的冷媒在經過節流后體積膨脹、狀態改變，變成了低溫、低壓的液態制冷劑和部分氣態制冷劑。
3、 經過管道后在空氣側換熱器中蒸發吸收空氣的熱量，變成氣態制冷劑。
4、 最后,氣態制冷劑經過四通換向閥和壓縮機吸氣管道進入壓縮機，再次壓縮，不斷循環。
除霜運轉
1、 當機組以制熱方式運行時，環境溫度較低時，空氣側換熱器就有可能結霜，影響制熱的效果，因此需要除霜。
2、 除霜控制通過結合空氣側盤管溫度、計時器進行長期監控，判斷是否需要除霜。
3、 機組同過四通換向閥將制熱運轉變?yōu)橹评溥\(yùn)轉，這時高溫高壓的氣態制冷劑經過空氣側換熱器進行除霜；壓縮機除霜時間風機不運作。
4、 除霜結束后,通過四通換向閥的切換,制冷運轉再次恢復為正常狀態制熱運轉。

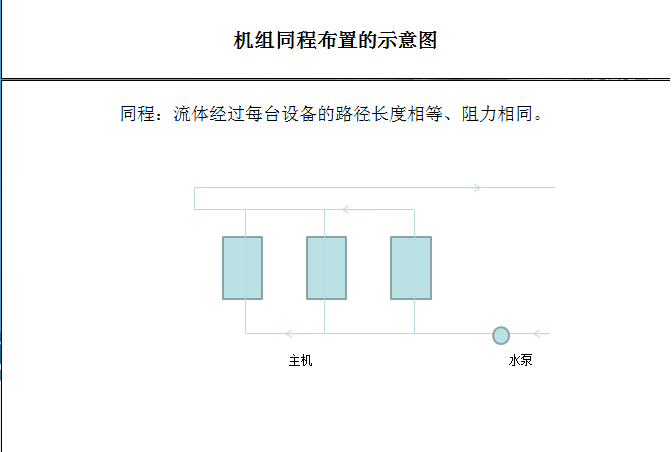

機組同程布置和安裝示意圖
機組制熱量、主管道管徑、循環水泵流量查對表
|
機組制熱量
|
100-290
|
300-390
|
400 -590
|
600-690
|
900-1500
|
1600-2240
|
2000-3000
|
3001-4484
|
|
管徑
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
DN250
|
DN200x2
|
DN250x2
|
|
流量(T/H)
|
20-39
|
40-69
|
70-99
|
100-119
|
120-260
|
265-390
|
364-520
|
530-781
|
注：機組的制熱量是指多臺機組在環境溫度7℃下制熱量的總和
超低溫空氣源熱泵機組型號及參數
|
型號
|
機型
|
性能參數(額定)
|
尺寸
|
產水量（L/H）
|
參考建筑供暖面積
普通房—節能房
|
|
LYK-12RD
|
3P側出風
|
輸入功率：2.3kw
制熱量：9.1kw
制冷量：7.3kw
|
750×690×870
|
350
|
50㎡-80㎡
|
|
LYK-15RD
|
5P側出風
|
輸入功率：4.2kw
制熱量：16.5kw
制冷量：12kw
|
1120*440*1360
|
420
|
100㎡-120㎡
|
|
LYK-18RD
|
6P側出風
|
輸入功率：4.45kw
制熱量：18kw
制冷量：14kw
|
1120*440*1360
|
620
|
120㎡—150㎡
|
|
LYK-30RD
|
10P側出風
|
輸入功率：8kw
制熱量：32kw
制冷量：24kw
|
1400*810*1800
|
810
|
240㎡—350㎡
|
|
LYK-71RD
|
25P頂出風
|
輸入功率：18.7kw
制熱量：75kw
制冷量：53kw
|
2100*1100*2000
|
2200
|
600㎡—1000㎡
|
1、 超低溫空氣源熱泵機組在酒店、商場制冷供暖項目應用——末端：風機盤管采暖改造
A）寒冷地區：按該項目的冷負荷選型：
如：某10000平酒店 ，單位冷負荷為80w/㎡,總冷負荷為800kw,
25P機空氣源熱泵的 制冷量53kw，制熱量75kw
需要25P機的臺數為：800kw/53kw=15臺（其中800kw/75kw=11臺用于供暖）
B）夏熱冬冷地區：按該項目的熱負荷選型，夏季制冷量不足時，用水冷機組補充
例如：某10000平商場，單位面積冷負荷為150w/㎡,總冷負荷為1500kw,單位面積熱負荷為70w/㎡,總熱負荷為700kw,
冬季采暖：25P機臺數=700kw/75kw=10臺；
夏季制冷：10臺25P空氣源熱泵+970kw水冷機組（制冷量：1500kw-530kw=970kw).
C）末端的改造：
因末端的循環水溫是夏季7-12℃，冬季40-45℃，溫差是5℃左右，與熱泵的供水溫度及溫差一致，因此，末端不需要改造。

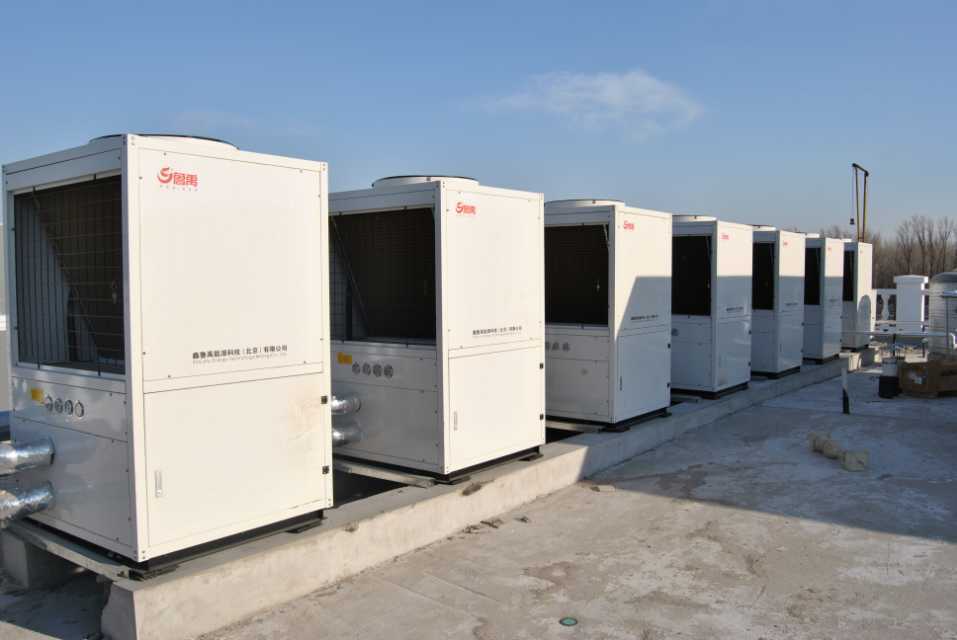

圖為北京某10000平米購物商場超低溫空氣源熱泵機組供暖制冷工程
A）寒冷地區：主機按該項目的冷負荷選型：
如：10000平學校 ，單位面積冷負荷為80w/㎡,總冷負荷為800kw,
25P機空氣源熱泵的制冷量53 kw，制熱量75kw
需要25P機的臺數為：800kw/53kw=15臺。
新疆和田市于田二中8.5萬平超低溫空氣源熱泵機組采暖制冷工程

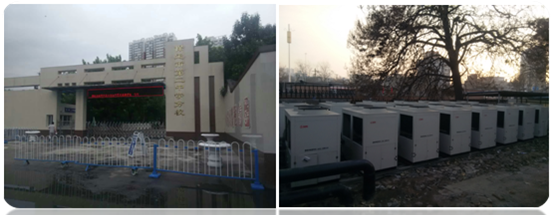

保定二中1.8萬平超低溫空氣源熱泵機組采暖制冷工程
B）夏熱冬冷地區：按該項目的熱負荷選型，夏季制冷量不足時，用水冷機組補充
例如：某10000平住宅，單位面積冷負荷為80w/㎡,總冷負荷為800kw,單位面積熱負荷為50w/㎡,總熱負荷為500kw,
冬季采暖：25P機臺數=500kw/75kw=7臺；
夏季制冷：7臺25P空氣源熱泵+429kw水冷機組（制冷量：800kw-371kw=429kw).
超低溫空氣源熱泵機組在辦公樓、住宅小區供暖項目中的應用——末端：暖氣片采暖改造
· A）空氣源熱泵主機選型：
· 寒冷地區冬季白天的平均溫度在0℃以上，空氣源熱泵按環境溫度0℃時的制熱量計算；嚴寒地區冬季白天的平均溫度在-5℃以上，空氣源熱泵按環境溫度-5℃時的制熱量計算.
· 總熱負荷=給定的單位面積的熱負荷×建筑物的總建筑面積
· 例如：北京10000平小區采暖，給定的熱負荷為45w/㎡,總熱負荷為450kw,25p空氣源熱泵在0 ℃的制熱量是75kw,輸入功率為18.7kw。
· 需要25P機的臺數=450kw/75kw=6臺。
· 夜晚室外環境溫度極低情況下可采用電輔加熱設備
B）末端不需要改造（原系統保持不變）：
晚間循環水供水溫度50-70 ℃，供回水溫差15-20 ℃；
白天循環水供水溫度45-50 ℃，供回水溫差15℃（兩組熱泵串聯安裝）
C）冬季系統的運行費用計算
例如：北京10000平小區一個采暖期的費用
采暖期：125天，節能住宅的平均耗熱指標：20.6w/㎡.
電價：白天16個小時0.5元/kwh,晚間8小時0.1元/kwh.
每平方米的耗能為：20.6×24×125=61.8kwh.
每平方米的運行費用：61.8×16/24×0.5×1/3+61.8×8/24×0.1=20.6/3+2.06=8.9元
10000平冬季的采暖費用為8.9萬元。

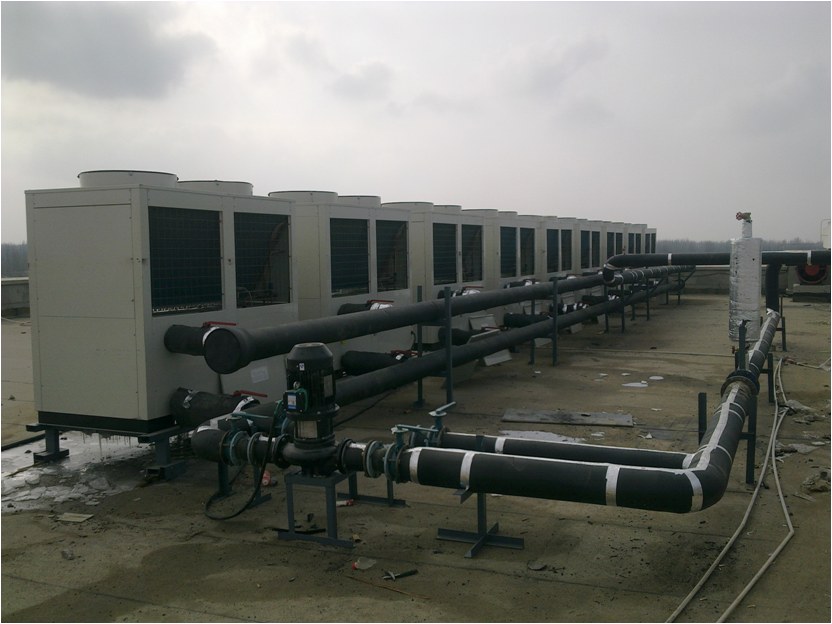

D）超低溫空氣源熱泵機組的安裝方式：
在商業項目空氣源熱泵采暖改造中，熱泵主機生產廠家和經銷商應從事的重要工作
(A)科學的項目方案:
產品安裝方式及運行，要與競爭者有更合理、更科學、更節省的方式；
（B）獨特的經營思路：安裝、運行、售后的各種確保措施。
超低溫空氣源熱泵機組在老舊小區非節能住宅供暖項目中的應用
項目方案：1萬平老舊小區非節能住宅末端暖氣片項目：
電價：白天14個小時0.57元/kwh;晚間10個小時0.31元/kwh；給定的熱負荷為60w/㎡耗熱指標41w/㎡，采暖期室外平均溫度-1.2 ℃，白天室外平均溫度3.8 ℃，采暖期天數119天，。
1萬平需配25P熱泵主機10臺，600kw電鍋爐1臺；
一個采暖期的運行費用29元/㎡(蓄熱電鍋爐是36元/ ㎡)

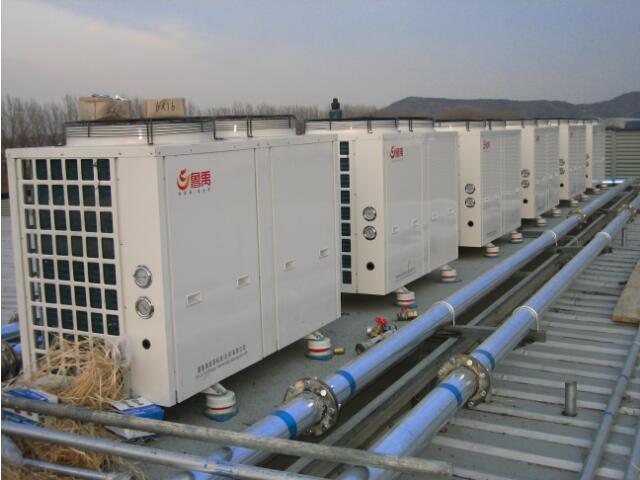

新疆庫爾勒16000平小區超低溫空氣源熱泵機組采暖制冷工程
運營思路：(1)運行費用低于30元/ ㎡，室溫18℃以上；（2）晚間的運行噪音低于35分貝，白天的運行噪音低于鍋爐房的運行噪音；（3） 系統可以產70-80 ℃，末端不需要改造；
超低溫空氣源熱泵機組運行環境要求
|
項目
|
要求
|
|
安裝位置
|
安裝方式：水平安裝
|
|
環境溫度
|
室外：－25℃～+50℃，
|
|
環境濕度
|
室外：5%RH～95%RH
|
|
運行電源
|
220V±10%/1N-/50Hz
380V±10%/3N-/50Hz
|
|
海拔高度
|
不超過1000m，1000m以上需降額使用
|
|
防護等級
|
IPX4
|
儲藏環境要求
|
項目
|
要求
|
|
儲藏環境
|
室內、干凈（無粉塵等）
|
|
環境濕度
|
5%～85%RH（無凝露）
|
|
環境溫度
|
－30℃～54℃
|
防凍警示
當機組所處環境溫度低于0℃時，如果不是采用防凍液作為載冷（熱）劑，請確保該機組處于供電狀態；
如不能確保，請將機組內的水排空，否則機組將有凍裂的風險。各機組均設有排水閥，在機組水路最低部。
控制方式
通過對控制面板進行參數設定，實現機組的自動啟停、自動控溫；根據不同的需求，機組可選用PLC智能控制，可實現遠程控制或托管（選用）。
首先，魯禹超低溫空氣源熱泵冷熱水機組不需要專門的機房，也不需要專業的人員來維護管理，節省了寶貴的建筑面積和后期維護費用。
其次，采用風冷方式換熱，無需冷卻塔等大型的冷卻設備，降低了初投資和以后的運行費用。
再次，超低溫空氣源熱泵冷熱水機組是為寒冷地區度身定制熱量差額管理功能的“全天候”風冷熱泵機組，運行范圍為-25℃至+50℃。
第四，超低溫空氣源熱泵氣直通結構加強了機組低溫制熱的穩定性，拓寬了機組低溫制熱的工況范圍，使機組可以在低至-25℃溫度下穩定制熱。
第五，相對于水冷機組，超低溫空氣源熱泵機組解決了人們過渡季節生活環境制冷制熱的需要，機組的自動控制和靈活性比較高。
水系統說明
水通過動力源輸送熱量至地暖末端。本系統設計兩臺完全相同的水循環水泵，并聯在機組的回水端，循環水泵的類型為立式管道泵，一用一備。供回水管道、凝結水管，管徑≤DN65用熱鍍鋅鋼管；支管DN50，絲接，管徑>DN65用熱鍍國標鋼管，焊接或法蘭連接。
消聲與減振
機組、水泵的底座均需要安裝優質廠家設計的減振器、橡膠減振墊、管道撓性接頭等，機組均采用國標進行安裝。管道本身采用橡塑保溫管，具有一定彈性，降低噪音。機組與管道、水泵等連接均采用橡膠軟連接，減少機組噪音。
系統的維護
水系統：在水進入機組和系統之前經過高效過濾器過濾，使用名牌廠家生產的鍍鋅鋼管輸送冷凍水，所以不會在管路內形成水垢，維護保養也極為簡單，只需定期清洗室內機的過濾網就可以達到正常使用效果，如果發生室內機損壞需要維修等情況，可將連接室內機的進出水閥門關閉，將內機維修即可，不影響其它設備運行，方便維修和保養。
