看看德國自建房空氣源熱泵地暖施工過程

  近年來，在北方煤改電政策推動和南方兩聯供市場驅動下，空氣源熱泵供暖在中國取得了長足的發展。但你知道嗎，遙遠的歐洲人也在大力推廣空氣源熱泵供暖。下面小編就帶著大家走進德國一個自建房空氣源熱泵地暖的施工現場，大家看看跟我們國內有哪些差距。

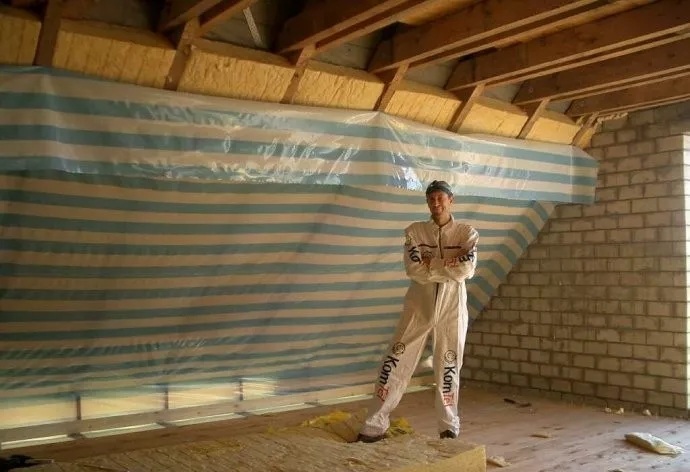

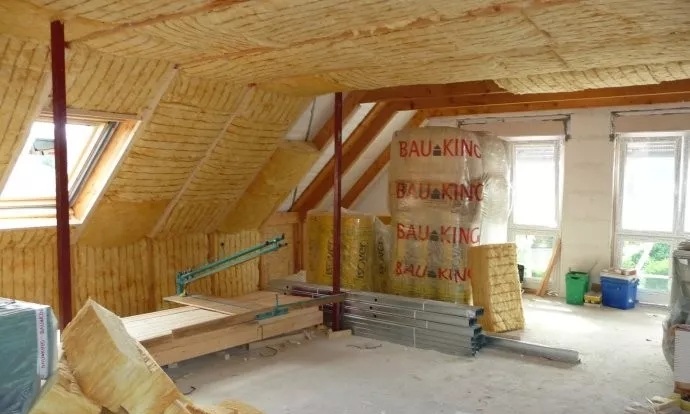

  墻體保溫

  墻體保溫2

  墻體保溫3

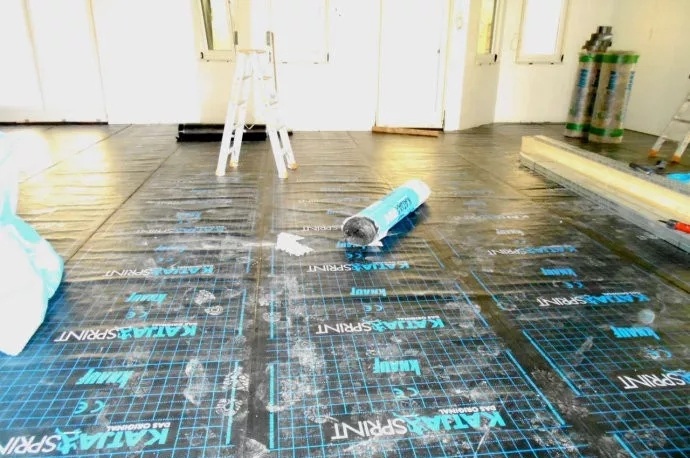

  圖為地暖地面構造中，最底層的防水隔潮膜的鋪設施工現場

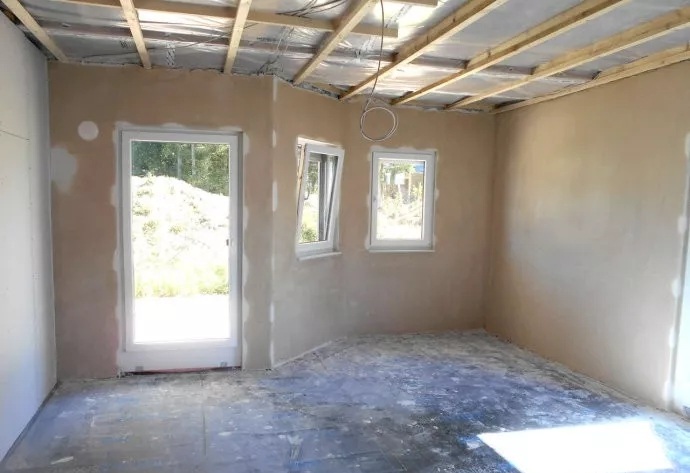

  室內石膏板墻面，機械噴涂專用涂料，裝飾施工現場

  室內石膏板墻面，機械噴涂專用防水涂料，裝飾施工現場。

  還可見室內地面上，布設的各種管線的局部情況。

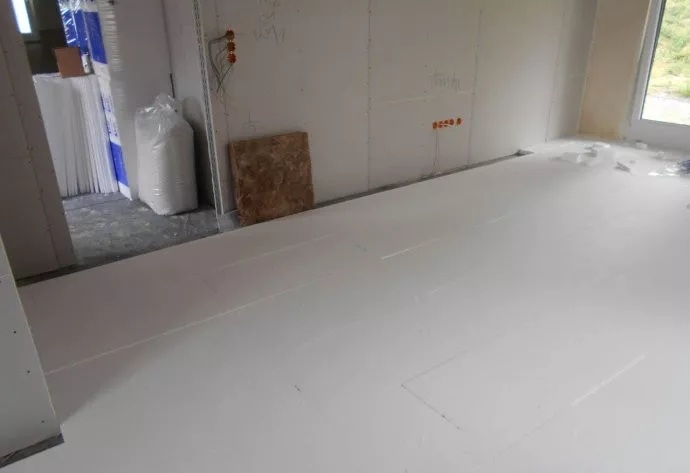

  室內地面，防水隔潮膜層的上部，鋪設1層特厚的EPS材質的硬質泡沫保溫板

  室內地面，防水隔潮卷材層的上部，鋪設1層特厚的EPS材質的硬質泡沫保溫板

  室內“地暖地面”，構造施工現場�？梢姡�每個房間的踢腳線位置，已經圍貼了1層起隔離和地板膨脹緩沖作用的邊角保溫條。實際上，在特厚的硬質泡沫保溫板的上部，事先還鋪設了1層反射膜膜，然后，才布設的類似PEX材質的地暖管線，后續施工，將現場澆注專用地面砂漿。

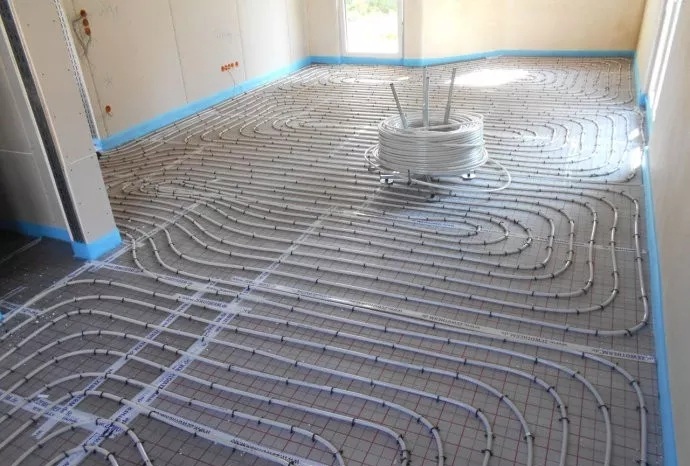

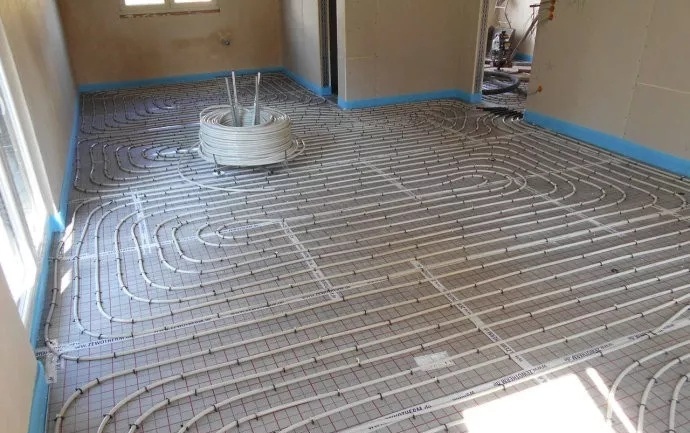

  白色的地暖管線，布設施工現場一瞥01

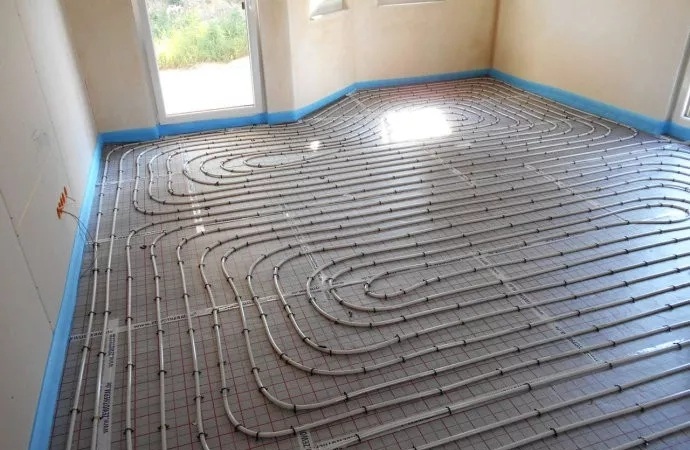

  白色的地暖管線，布設施工現場一瞥02

  地暖地面構造中的砂漿面層，已經澆注完成

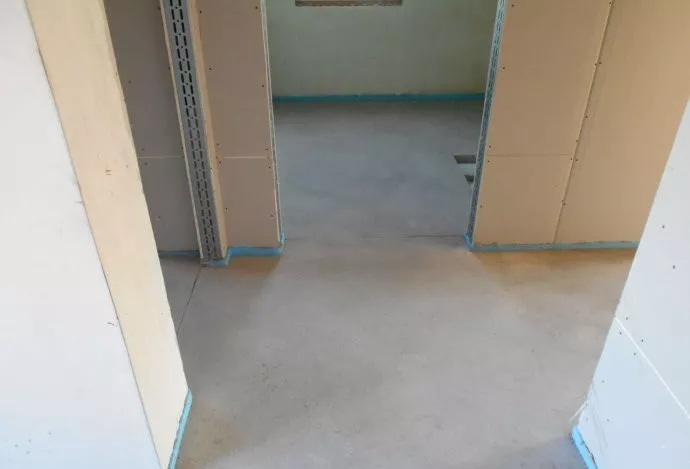

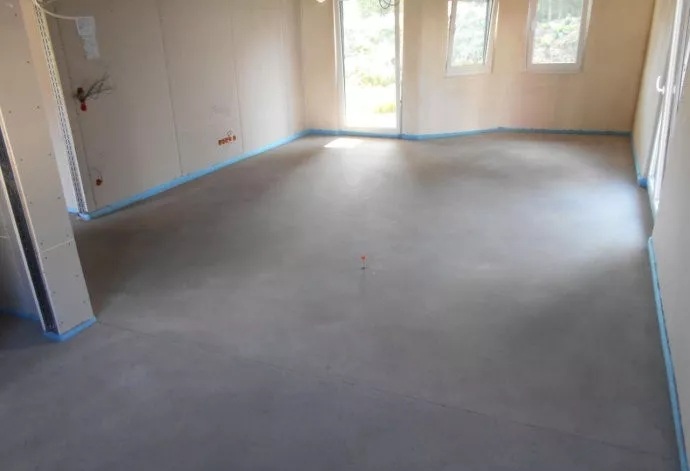

  地暖地面，砂漿面層，正待凝結硬化養護期間01

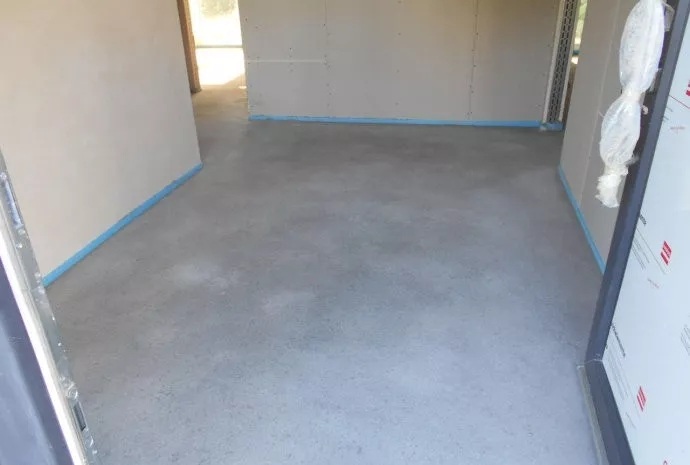

  地暖地面，砂漿面層，正待凝結硬化養護期間02

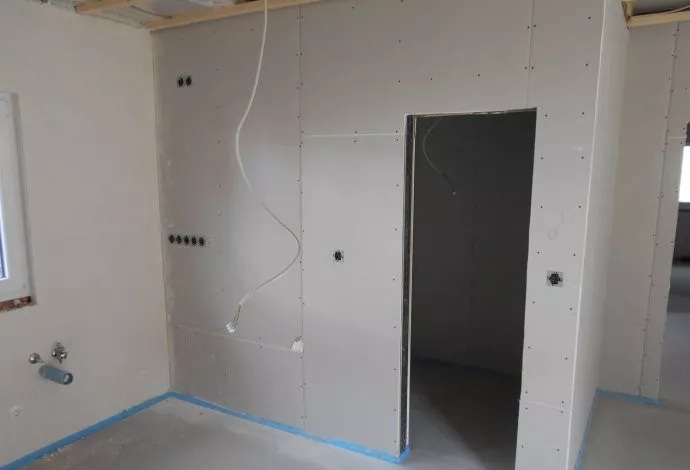

  室內施工現場一瞥

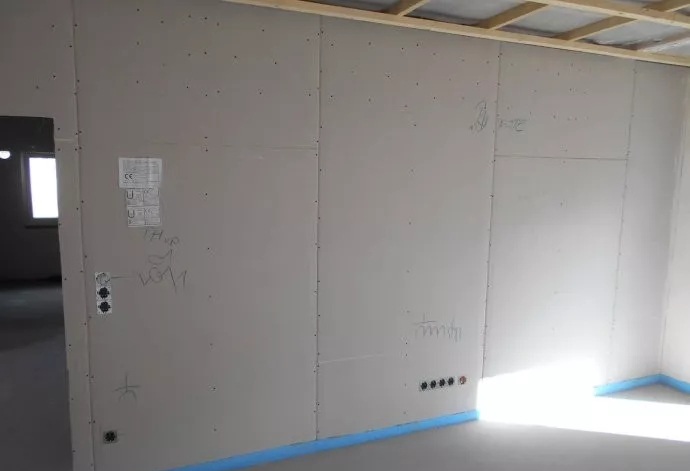

  可見室內墻面上一些開關插座的情況

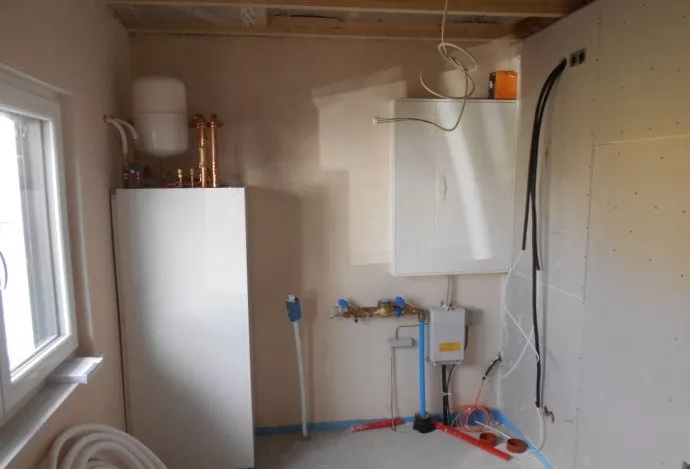

  房屋內部，設備間，自來水、電力、通訊線纜，以及“空氣源熱泵”系統的室內主機，安裝現場，局部特寫。

  圖中方形立柜，“空氣源熱泵”系統的室內主機。這個熱泵主機采用的是分體式空氣源熱泵，壓縮機等主要部件都放到了室內機，室外機只有翅片和風扇了，內機與外機通過氟管連接，抗凍效果較好。而且這種機器由于壓縮機放到內機里，內機置放于設備間便于噪音控制，室外機只有風扇，幾乎不存在噪音擾民的問題。

  上部的白色的圓形小罐是“地暖系統”中的“壓力膨脹罐”。

  另外圖中右邊正面墻面上安裝的大型方柜，應該是獨立住宅內部的“配電箱 / 配電盤”。

  地面上，通過較粗的黑色的穿線管，進入室內的藍色管線，是自來水管道。

  其它管線還有：電力線纜(一般會是黑色外觀)、網絡線纜(網線 / 光纖)、通訊線纜(固定電話)、燃氣管線(Gas，一般會是黃色外觀)等。

  特別增補3幅非本案圖例——關于日本三菱(MITSUBISHI)空氣源熱泵

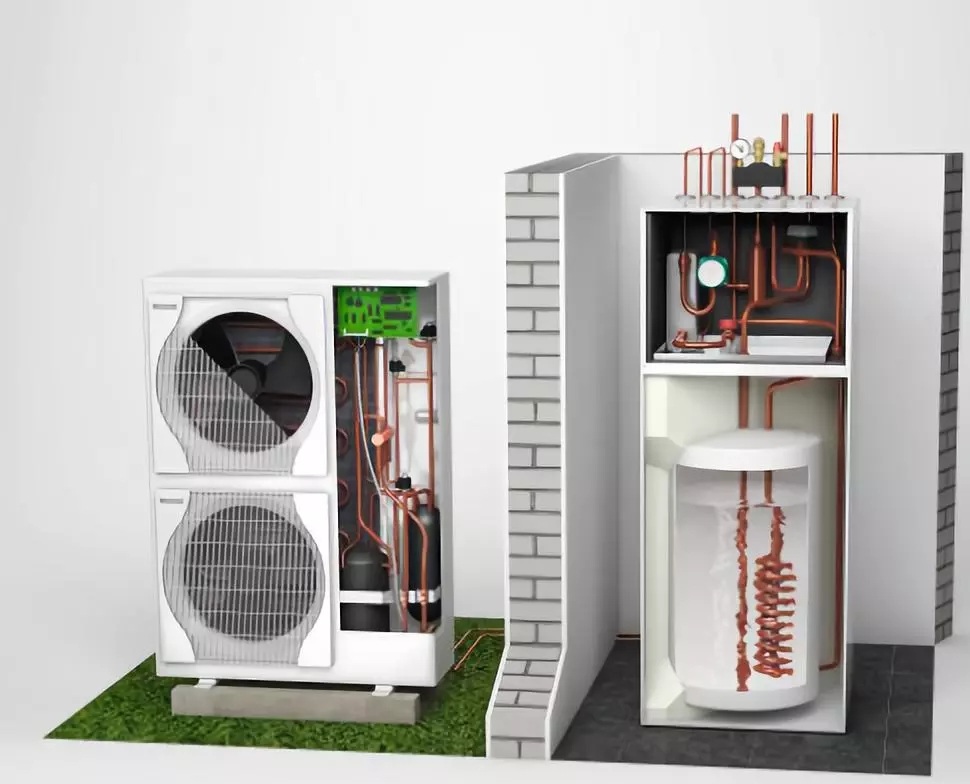

  日本三菱(MITSUBISHI)空氣源熱泵系統：室外單元和室內單元，剖解示意圖

  日本三菱(MITSUBISHI)空氣源熱泵系統：室外單元和室內單元

  日本三菱(MITSUBISHI)空氣源熱泵系統——供暖系統，示意圖

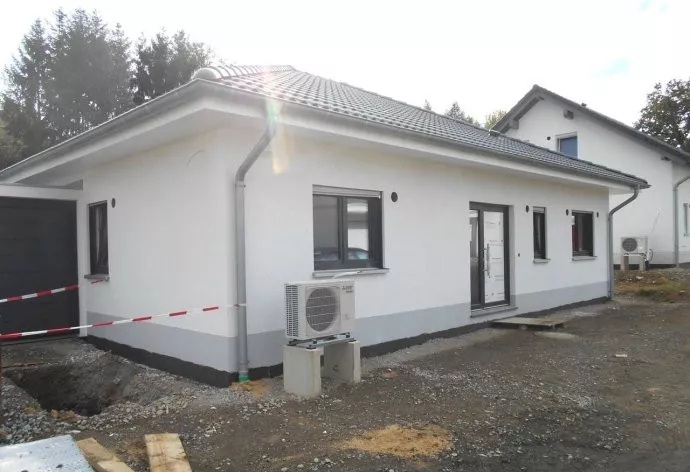

  “空氣源熱泵”系統的室外機單元，已經安置到位。

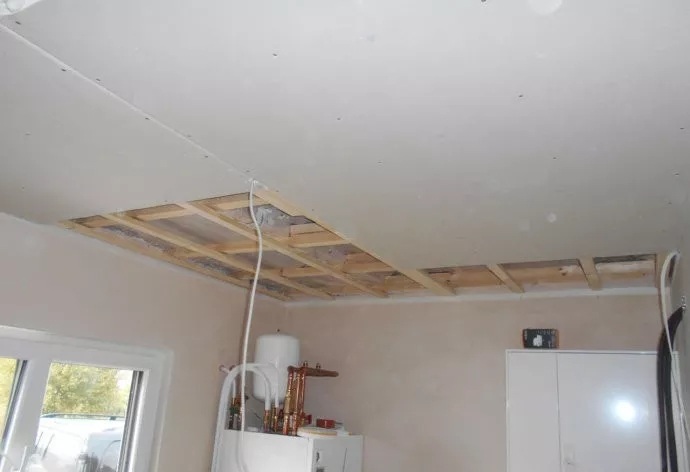

  設備間的內部，天花板的底部，石膏板的釘貼，施工現場

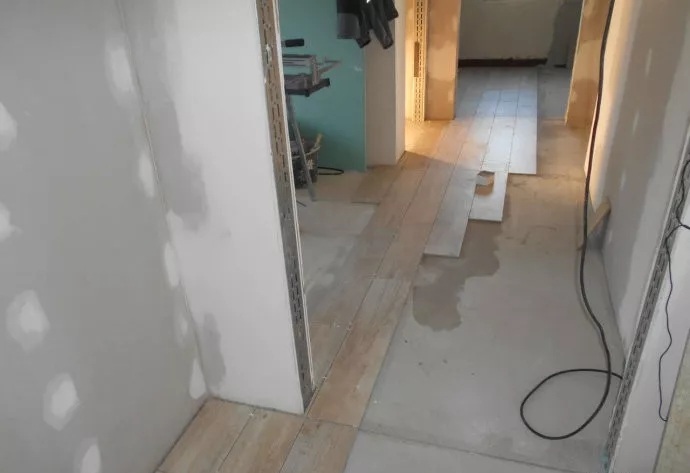

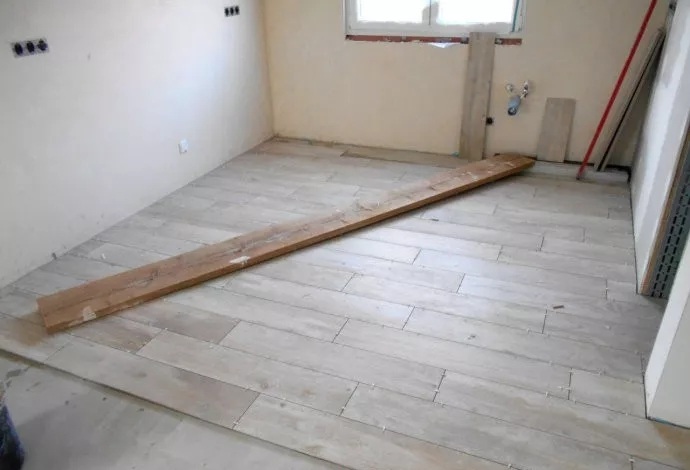

  室內“地暖地面”的表層，已經開始鋪貼瓷磚地面

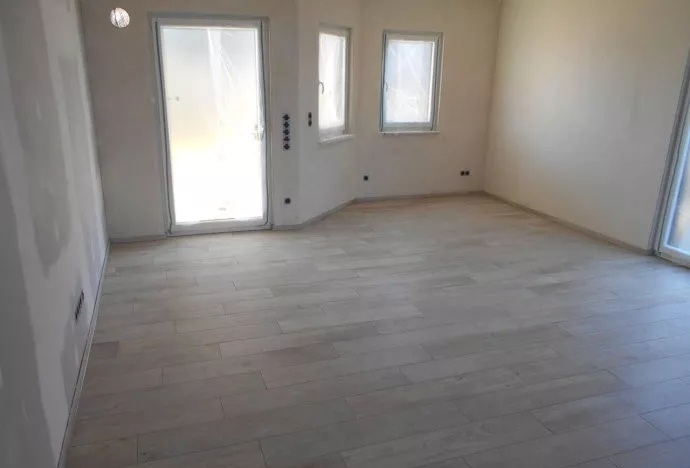

  室內瓷磚地面，施工現場

  室內瓷磚地面，施工現場

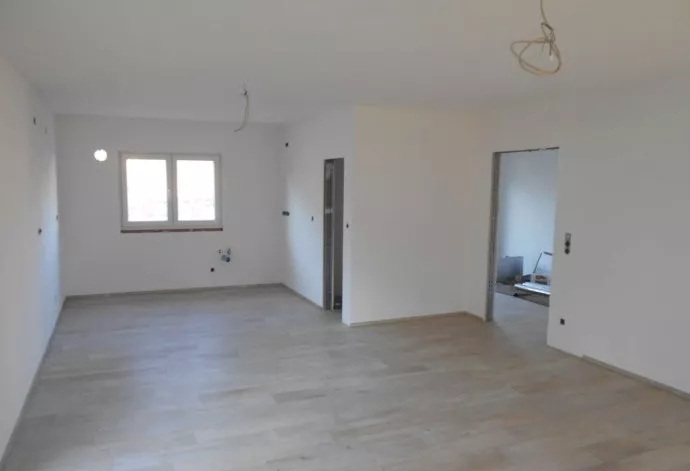

  室內瓷磚地面，已經完工

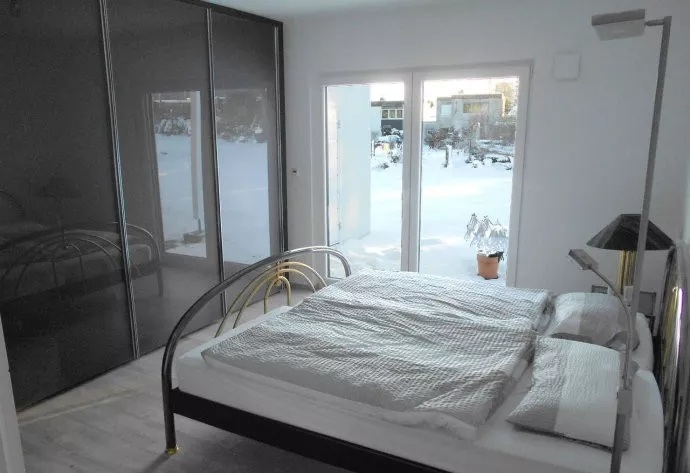

  裝飾施工，接近完成時的室內一瞥

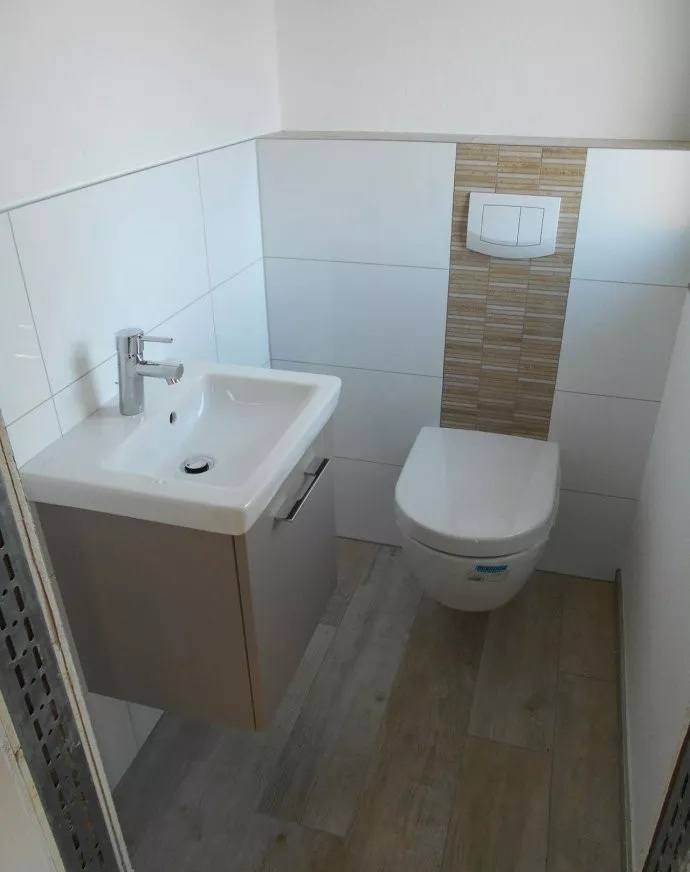

  廁所內部一瞥，可見，安裝有懸掛式坐便器、懸掛式洗面臺

  附壁立柜家具，安裝到位

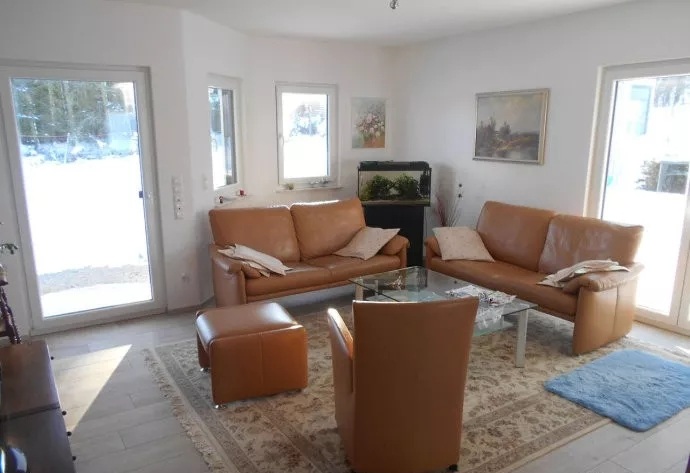

  已經正常使用中的餐廳、廚房內部一瞥

  最后附上幾張正在進行一項德國民間風俗“封頂儀式”圖片，跟中國人蓋房風俗很像，房子封頂邀請親朋好友、左鄰右舍吃飯慶祝。
