學習分享:空氣源熱泵機組石家莊某小區供熱項目年最高節省272萬元!
摘要:空氣源熱泵熱水器是目前開拓利用能源最好的設備之一,是繼鍋爐、燃?xì)鉄崴�、電熱水器和太陽能熱水器之后的新一代制熱水裝置與設備。隨著經濟的發展,在全球能源供應日趨緊張及環境保護問題亦日益突出的環境下,空氣源熱泵熱水器憑借其高效節能、環保、安全、舒適、安裝便捷等諸多優勢,迅速在市場上得到用戶的認可。
空氣源熱泵技術最大的優勢就是經濟節能,因為它具有很高的能效,它只需消耗一小部分電能,而能得到3-4倍于所耗電能的熱能。空氣源熱泵優化后的COP值一般在2.90-4.1之間,容易滿足要求。目前空氣源熱泵熱水技術已在建筑給排水領域中得到廣泛應用,如酒店,賓館,學校、工廠等中央熱水供應。
關鍵詞:空氣源熱泵機組/集中供熱/節能高效
▊ 一、工程概況:
該項目為石家莊某采暖使用面積為80000㎡住宅小區,小區設計。末端全部為地暖,實現冬季集中供暖。
▊ 二、當?shù)貧夂?/span>
石家莊屬暖溫帶大陸性季風氣候。太陽輻射的季節性變化顯著,地面的高低氣壓活動頻繁,四季分明,寒暑懸殊,雨量集中于夏秋季節。年平均氣溫13.3℃,8月最熱,平均30℃;1月最冷,平均-1℃;年平均降雨量566.5毫米,無霜期197天,全年日照時間約2271小時。
▊ 三、設計參數

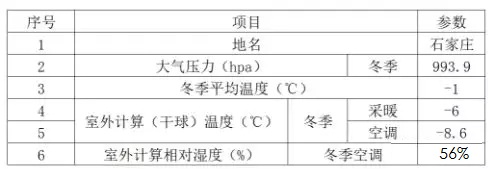

1、石家莊市室外設計參數

2、建筑室內設計參數

▊ 四、項目計算
根據維護結構特點,當?shù)貧夂驙顩r,用下式來計算熱負荷
Qj = aFK(tn - twn) |
|
Qj |
—基本耗熱量,W |
K |
—傳熱系數,W/(㎡·℃) |
F |
—計算傳熱面積,㎡ |
tn |
—冬季室內設計溫度,℃ |
twn |
—冷暖室外計算溫度,℃ |
α |
—溫差修正系數 |
經計算最終確定熱負荷為32W/平米。
設計總熱負荷為:80000m2×32W/m2÷(1-5%)=2695KW
5%是系統傳熱損失。
▊ 五、設備選型
1、冬季熱泵機組校核計算
參照超低溫實驗室測定的數據,當干/濕球溫度-6/-8.6度,進/出水溫度40/45度時,空氣源熱泵機組制熱量為93kW,那么初定熱泵數量的總制熱量為:93kw×29=2697KW/h>2595kW/h(熱泵機組設計小時供熱量) 那么,29臺熱泵機組完全能夠滿足冬季采暖需求。
▊ 六、運行成本分析
1、計算前提
本工程所在地冬季采暖季約有120天。石家莊電價為0.54元/kWh; 冬季空氣能熱泵機組平均COP值為2.9。
1、冬季采暖耗熱量運行費用
按24小時不間斷供熱來計算建筑耗熱量:30W*24小時*80000㎡=57600KW
4、其他能源系統冬季采暖運行費用
各項熱源采暖分析比較 |
|||||
|
單位 |
各項熱源使用分析比較 |
|||
單位面積耗熱量熱負荷指標 |
W |
30 |
|||
供暖面積 |
m2 |
80000 |
|||
采暖時間 |
h |
24 |
|||
日供暖負荷 |
kcal |
49607654 |
|||
加熱方式 |
|
空氣源熱泵 |
燃?xì)忮仩t |
電鍋爐 |
煤炭鍋爐 |
能源種類 |
|
空氣+電 |
天然氣 |
電 |
煤炭 |
環保指數 |
|
高效環保節能 |
污染不節能 |
環保不節能 |
污染不節能 |
理論熱值 |
kcal/kwh或kcal/m3(KG) |
860 |
9310 |
860 |
5000 |
實際效率 |
|
2.9 |
0.85 |
0.95 |
0.64 |
實際熱值 |
kcal/kwh或kcal/m3(KG) |
2666 |
7913.5 |
817 |
3200 |
日消耗燃料 |
m3/kwh |
18608 |
6269 |
60719 |
15502 |
單價 |
元/m3或元/kw.h(kg) |
0.54 |
3.16 |
0.54 |
0.7 |
日運行費用 |
元 |
10048 |
19809 |
32788 |
10852 |
年運行時間 |
天 |
120 |
|||
年運行費用 |
元 |
1205767 |
2377105 |
3934610 |
1302201 |
采暖季運行單價 |
元/m2 |
15 |
29.71 |
49.18 |
16.28 |
通過對比可以看出采用空氣源熱泵采暖比使用天然氣采暖每年節省運行費用為117萬元,比使用電鍋爐采暖節省費用為272萬元,比使用燃煤鍋爐采暖節省費用為9.6萬元。

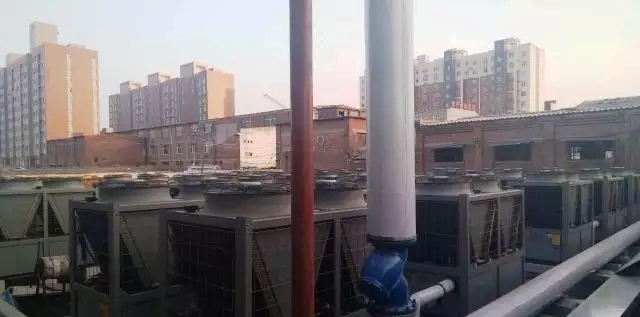

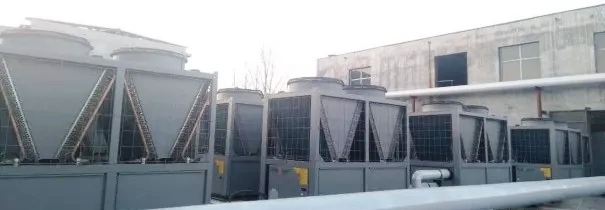

▊七、工程圖片


結束語
本篇結合石家莊市某8萬平米小區使用空氣源熱泵冷熱水機組的具體實例,詳細解釋了空氣源熱泵熱水器在具體應用中的舒適、節能、安全優勢,是一套可靠完善的系統,在與其他能源設備的比較分析中,我們可知,使用空氣源熱泵冷熱水機組使用效果和節能效果都可以達到最佳。
