承壓式空氣源熱泵熱水工程案例賞析：浙江省某醫院熱水系統改造5年節省220萬元

  前言：面對日益嚴峻的大氣環境形勢，國家加大了對燃煤鍋爐的整治力度，越來越多的客戶開始注重清潔可再生能源;近年來，由于空氣源熱泵獨特的節能減排優勢，越來越引起廣泛關注。尤其是在浙江省出臺一系列政策，并將空氣源熱泵納入到可再生能源范疇，鼓勵推廣該方式應用。

  綜合考慮采用承壓式空氣源熱泵熱水系統

  5年節省運行費用220萬元

  承壓式熱泵熱水系統在浙江某人民醫院的成功應用項目，該三級綜合醫院，占地116畝，總建筑面積約10.2萬平方米，設計床位800張，分東西區兩個園區

  據了解，該醫院原先采用市政蒸汽供應熱水，但由于醫療建筑功能區域多且劃分較為嚴格，各區域間為了控制疾病，防止疾病傳播和擴散，有一定的防護距離。因此醫院的供熱管道較為分散，管線較長，供熱系統內的汽/水驅動耗能較大，導致熱水系統的整體能耗非常高。

  根據該人民醫院要求，分別對食堂、職工宿舍及傳染病房樓設置獨立的點對點的空氣源熱泵熱水系統，不改變?cè)�先的閉式供水系統形式，改造后的系統需完全滿足日常熱水需求，并留有設計余量。由于空氣源熱泵所具備的優勢和特性正好可滿足該要求，該人民醫院最終決定通過“節能效益分享型合同能源管理的模式”，對部分功能區(食堂、職工宿舍及傳染病房樓)實施了熱水系統改造，并選用了“5套10匹承壓式熱泵熱水系統”，分別供應醫院食堂、職工宿舍及傳染病房樓熱水，并簽訂了為期5年的節能效益分享型能源管理合同。

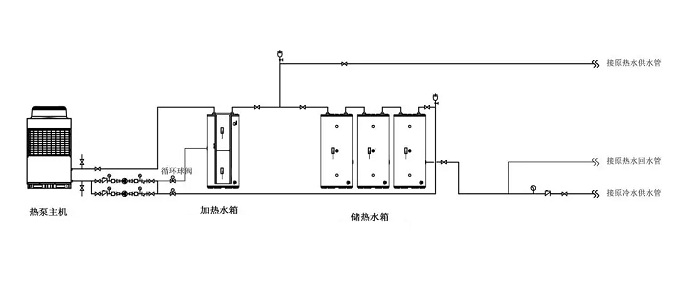

  食堂：2臺10匹承壓式熱泵主機+2臺12kW

  加熱水箱+10個455L閉式儲熱水箱

  安裝于樓頂

  職工宿舍：2臺10匹承壓式熱泵主機+2臺12kW

  加熱水箱+15個455L閉式儲熱水箱

  主機安裝在室外，水箱安裝在室內

  傳染病房樓：1臺10匹承壓式熱泵主機+1臺12kW

  加熱水箱+3個455L閉式儲熱水箱

  主機安裝在室外，水箱安裝在室內

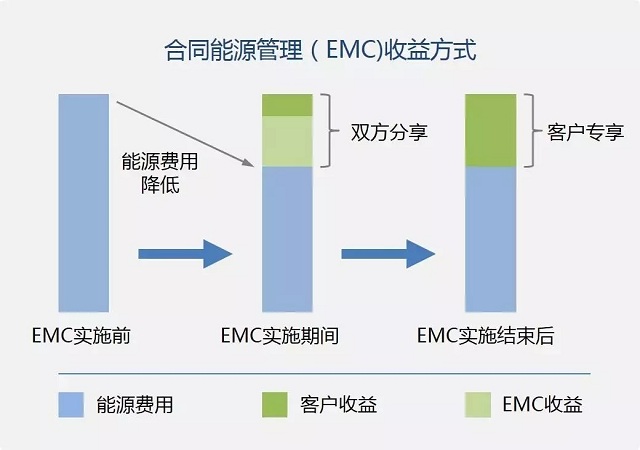

  據悉，在合同期內，能源管理承包方承擔整個項目的改造資金，包括承壓式熱泵設備、安裝調試及維修保養等，僅從節省下來的運行費用中按照比例收回投資成本和利潤。在合同期滿后，整個承壓式熱泵系統及后續節能效益全部歸醫院所有。經測算，預計3年內收回成本，5年內可幫醫院節約運行費用超過220萬元。

  同時，該項目于2016年12月正式啟動，項目施工從2017年1月中旬開始，中間跨度2017年春節，2017年2月中旬施工完成。完成后即切換到了新系統運行，期間試運行和調試周期約2周，于2017年3月正式投入運行，且運行穩定。據參與項目的相關負責人介紹，自采用承壓式熱泵系統以來，為醫院解決了不少疑難問題，獲得了院方高度認可。

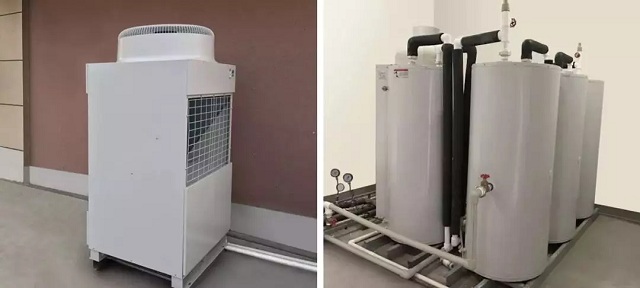

  員工宿舍配置

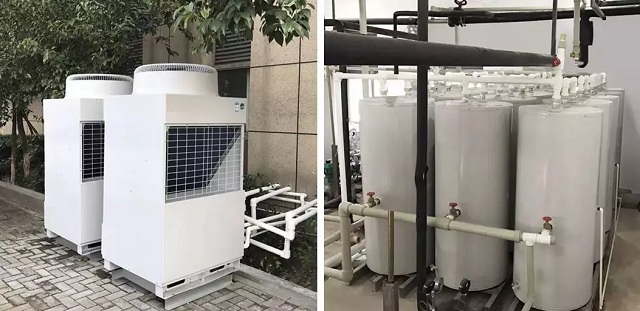

  傳染病房樓配置

  創新直熱承壓熱泵技術

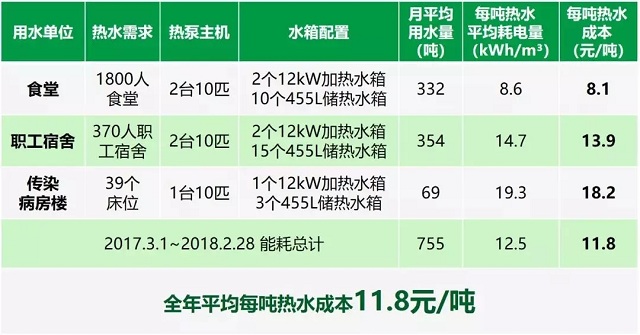

  節能效益57.4萬元/年

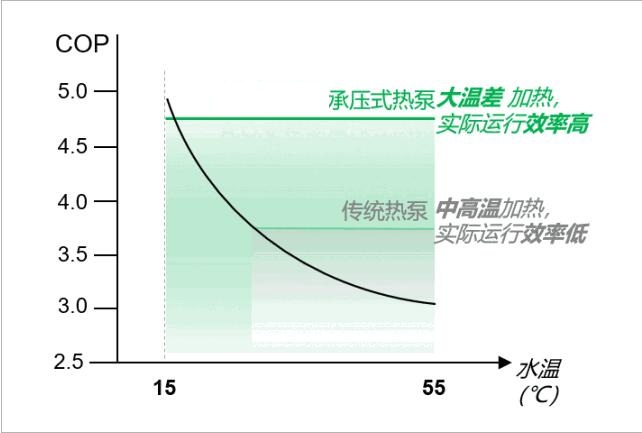

  據項目負責人介紹，改造后這款承壓式熱泵熱水系統，熱泵主機額定COP能夠達到4.59，處于行業領先水平。它還采用創新直熱承壓技術，熱泵主機以大溫差的方式進行加熱，實際運行效率更高，解決了傳統熱泵在實際運行過程中，長期處于中高溫加熱狀態，進而導致實際運行效率大幅衰減的技術難題，非常節能。

  更為重要的是，在系統層面有著更為突出的節能效果：整個系統采用模塊化承壓水箱，憑借閉式系統熱水利用率高，隨用隨補等特點，系統熱水儲量僅為傳統熱泵系統的1/3左右，原廠生產的水箱保溫性能也遠優于普通開式水箱，因而系統散熱損失大大降低;承壓水箱在供水時也無需對熱水進行增壓，系統中水泵的電耗也大大減少。系統綜合能耗較傳統熱泵系統可以降低30%，每年可以節省一筆可觀的運行費用。

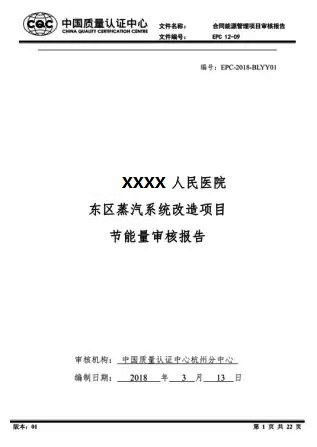

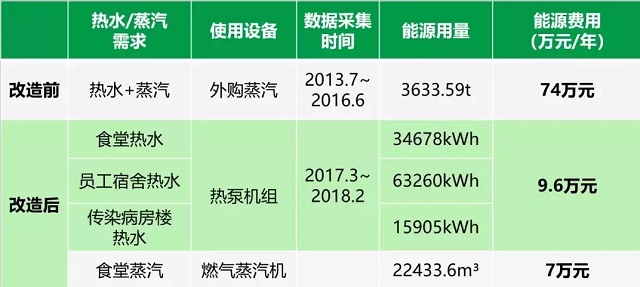

  結合“中國質量認證中心”出具的《XXXX人民醫院東區蒸汽系統改造項目節能量審核報告》，按用能單位提供的項目改造前后設備能耗及雙方確認的能源價格，項目實施前年耗蒸汽量為3633.59t，折合325.74噸標準煤;項目實施后年節能量為278噸標準煤，年節能效益為57.4萬元。

  模塊化承壓式系統效果顯著

  獲院方高度認可

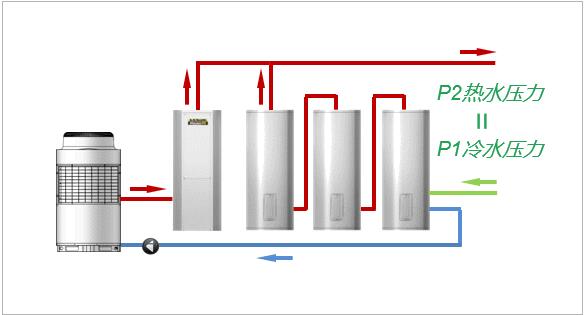

  由于患者一般體質比較弱，忽冷忽熱的熱水不利于病患者的康復，所以該醫院對熱水舒適度的要求是非常高的。承壓式熱泵熱水系統就能很好地滿足，它可以實現終端冷熱水壓力同源，無論用水量如何變化，冷熱水壓力始終保持平衡;加上模塊化承壓水箱可以讓熱水分倉儲存，避免水箱內部冷熱水混合，做到全天候恒溫恒壓供熱水，從源頭徹底解決傳統熱泵系統普遍存在的熱水“忽冷忽熱”的問題。

  同時，該醫院非常注重醫療衛生，保障醫院的衛生用水不可或缺，不管是感染樓的淋浴熱水，還是用在食堂的食物原料清洗或是餐具的洗滌，都要注意生活熱水的衛生供應，以免影響患者及醫務人員的健康。但由于傳統熱泵配備的開式水箱會與大氣連通，水箱內的水溫長期維持在40~50℃，特別容易滋生細菌和微生物，影響水質衛生，大噸位的開式水箱清潔起來也是費時費力費錢。相比之下，采用的模塊化承壓水箱，與大氣隔絕，還可以利用系統集成一鍵高溫殺菌功能，定期把水溫提升到60℃以上，殺滅水中的軍團菌，閉式水箱也設有排污閥，便于清潔排污。

  據該醫院相關人員介紹，“通過合同能源管理，以精細型的節能運營管理模式，并施以有效解決方案，最大限度地的節約了資源。在實施合同能源管理項目過程當中，我們醫院零投入、零風險，全部由能源管理承包方進行項目整體運作，除了享受這個項目帶來的最新舒適熱水科技，及可觀的節能收益之外，還能節省設備管理。這種模式，不但避免了我們醫院自主進行節能改造和管理帶來的繁冗工作，還可降低醫院的運營成本，同時醫院也能享受到專業化的能源管理服務，進而可集中精力建設好醫療服務，提升醫院的整體服務能力。這個項目為我院成為醫療衛生機構節能減排的先行者奠定了基礎。”

  四大創新亮點

  彰顯承壓式熱泵技術優勢

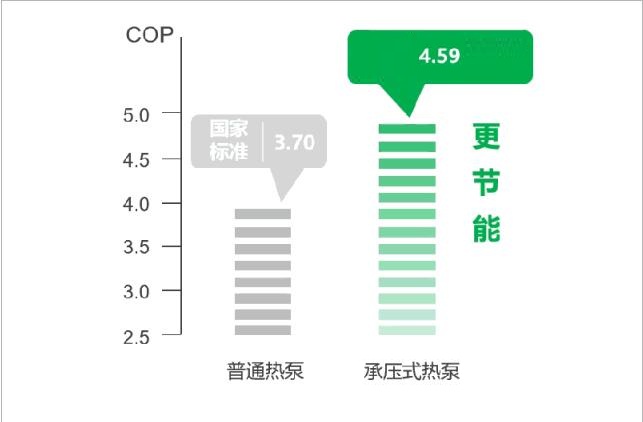

  1，創新直熱承壓式熱泵技術，高效換熱，COP高達4.59

  承壓式熱泵熱水機組利用逆卡諾循環原理，通過采用大溫差換熱，充分利用空氣中的大量熱量，提供數倍于所消耗電能的熱量，COP最高達4.59，與傳統熱泵相比，運行費用更低。

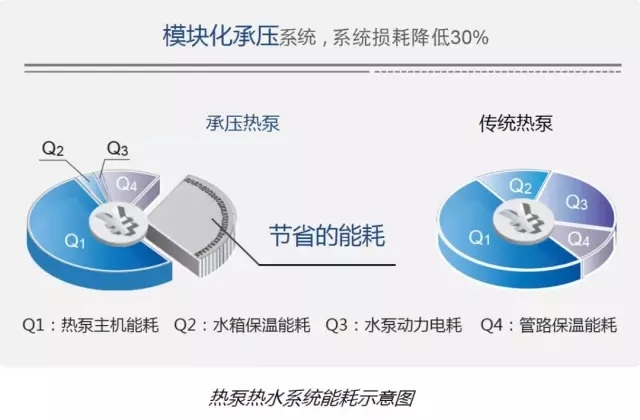

  2，模塊化承壓系統，大幅降低系統損耗

  模塊化承壓熱泵系統與普通開式熱泵系統相比，在系統輸送環節，還可極大程度地降低系統中水箱散熱損失、水泵的動力電能消耗等，從而大幅節省運營成本。

  3，模塊化承壓系統，恒溫恒壓，供水穩定舒適

  非承壓系統，熱水由增壓泵提供壓力，冷水由市政管網提供壓力，冷、熱水壓力不同源無法保持平衡，并且開式水箱頂部補水，易造成水箱內冷熱水混合，末端用水忽冷忽熱。

  4，卓越系統集成力，高度可靠

  由于空氣能熱泵有著很好的發展前景，短短幾年時間，市場上涌現了大量的熱泵產品制造商，產品品質良莠不齊不說，多數企業還只能供應熱泵主機，水箱、電磁閥、電加熱系統等還需依賴相應的配套廠家，系統集成性差，對后期系統的安裝也增加了很大難度，行業也因此一直存在“三分靠產品、七分靠安裝”的說法。

  但商用承壓式熱泵熱水系統集成度高，不僅提供原廠品質，后期安裝也更便捷，系統就位后僅需接通水、電，無需現場充注制冷劑與焊接，區別于傳統熱泵不可控的系統安裝施工質量，該系統卓越的系統集成能力，使系統穩定性和可靠性相當高。

  綜上所有優勢，商用承壓式熱泵系統，憑借解決傳統開式熱泵系統“冬季忽冷忽熱、故障率高”的難題，被行業認為是新一代節能舒適熱水的最佳解決方案。
