別墅空氣源熱泵二聯供案例賞析

  一、工程概況

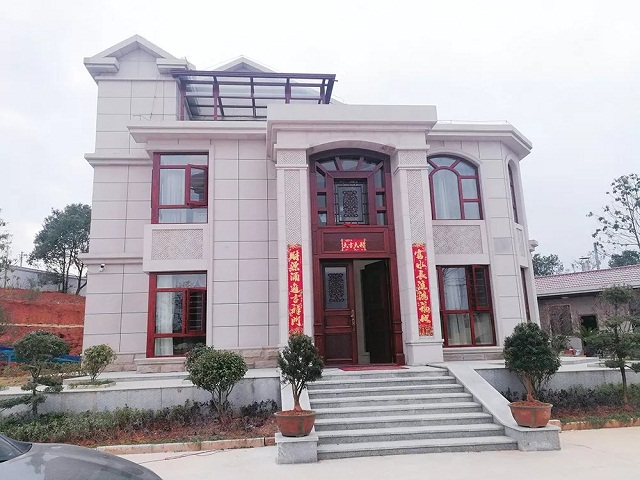

  此項目為株洲市攸縣一處獨棟別墅工程，總建筑面積300m2，設有客廳、餐廳、臥室、休閑區、樓梯間、廚房、衛生間等區域。為迎合國家“煤改電”大趨勢，冷熱源采用30kW別墅空氣源熱泵機組1臺。建筑外墻保溫良好，雙層中空玻璃，末端供熱方式為地板輻射采暖，供冷方式為中央空調制冷。

  二、系統要求

  該項目要求采用空氣源熱泵冷暖系統實現冬季地板輻射采暖、夏季中央空調制冷兩聯供功能。

  三、氣象參數

  1、室外計算參數

  查《民用建筑供暖通風與空氣調節設計規范》得株洲市室外空氣計算參數值，見表1。

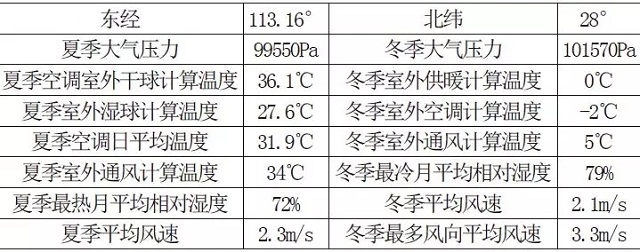

  表1 室外空氣計算參數

  2、室內計算參數

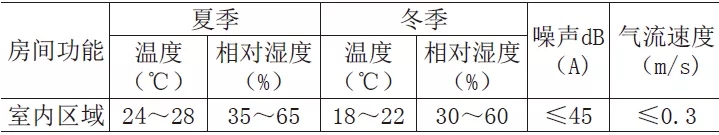

  表2 室內計算參數

  3、設計依據

  1.《民用建筑供暖通風與空氣調節設計規范》(GB50736-2012)

  2.《熱泵供熱系統設計、安裝及工程驗收技術規范》(GB/T8713-2002)

  3.《建筑給水排水及采暖工程施工質量驗收規范》(GB50242-2002)

  4.《空氣源熱泵采暖和熱水系統的設計與安裝》(GB/T15513-1995)

  5.《建筑給水排水設計規范》(GB/T50015-2003)

  6.《給水排水制圖標準》(GB/T50019-2003)

  7.《城市區域環境噪音標準》

  8.甲方提供的建筑圖紙以及對本工程的使用要求

  四、負荷計算

  在進行空氣能熱泵選型時，要同時考慮制冷量和制熱量。制冷量為空調區域所需的最大冷負荷，制熱量由建筑所需供暖區域的熱負荷構成。

  1、冷負荷計算

  冷負荷由人體、燈光、設備、食物等冷負荷和外圍護結構(外墻、外窗和外門)及內圍護結構(內墻、內窗、內門和樓板等)的得熱組成;根據建筑的圍護結構以及相關設計規范，經暖通負荷計算軟件計算得知，本項目建筑的空調冷負荷指標約為130W/m2(夏季室外空調計算溫度為36.1℃，計算濕度72%)，基本符合要求。建筑冷負荷匯總見表3。

  表3 建筑冷負荷匯總

  2、熱負荷計算

  熱負荷由外圍護結構和內圍護結構的基本耗熱量及其附加耗熱量和冷空氣滲透耗熱量組成;冬季采暖的室內設計溫度設為20℃，根據建筑的圍護結構以及相關設計規范，本項目的設計采暖建筑熱指標取80W/m2(冬季室外供暖計算溫度為0℃，計算濕度為79%)，基本符合要求。建筑熱負荷匯總見表4。

  表4 建筑熱負荷匯總

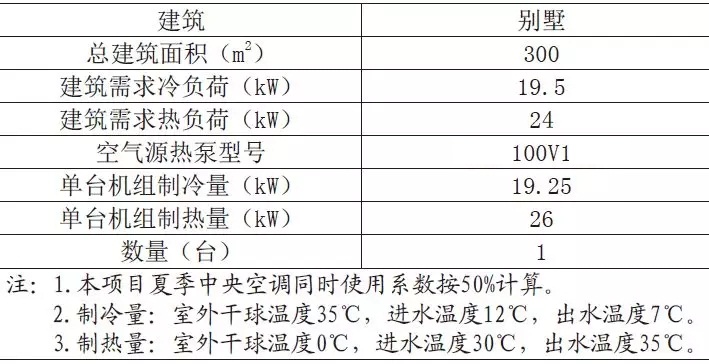

  五、設備選型

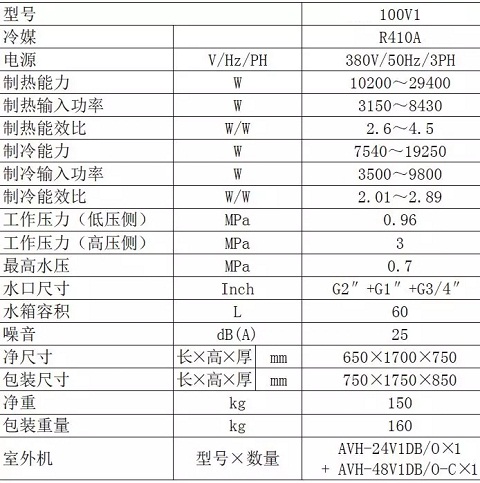

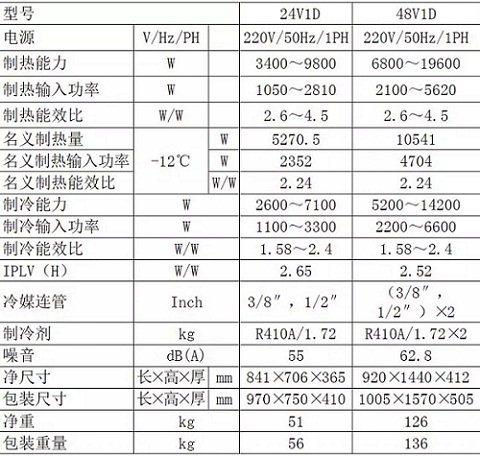

  六、產品簡介

  注：以上參數，若因技術改良造成與實際參數有細微差異，請以實際產品的相關說明為準。

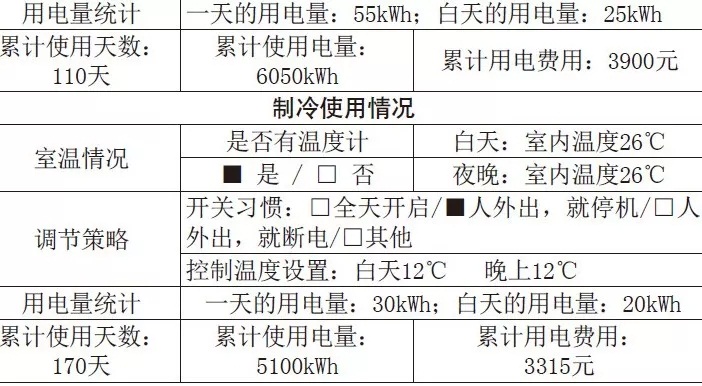

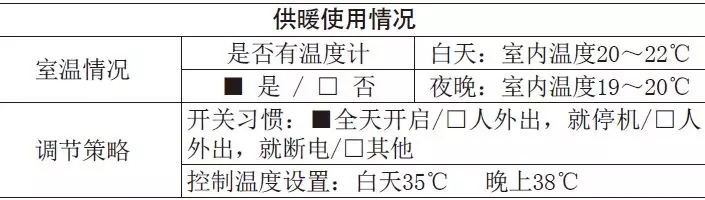

  七、供暖制冷使用情況

  八、系統特點

  地板供熱：冬季采用地板輻射供暖，在地板下鋪設水管，地面溫度均勻，室溫自下而上逐漸遞減，舒適度高，十分清潔，真正做到各個角落都溫暖，室內溫度更均勻，舒適性更高;足暖頭涼，垂直方向溫差極小;暖從足部升起，不燥不熱，舒適溫暖，符合中醫學“涼頂暖足”的養生之道，舒適健康。

  空調制冷：夏季采用家庭中央空調系統，制冷時，控制主機通過冷熱水管連接多個末端出風口，將冷暖氣送到不同區域，來實現室內空氣調節。此系統使用檔次高、外形好、舒適度強，可實現美觀典雅和舒適衛生的和諧統一，是國際和國內的發展潮流。本系統采用風機盤管制冷，客廳、餐廳、休閑區、臥室、書房等區域設置風機盤管。

  超低溫運行：直流變頻技術，通過使用高效率換熱器、變頻壓縮機和電子膨脹閥精準控制制冷劑系統，使得空氣能熱泵適用于低至-25℃的嚴寒氣候。在不同的運轉狀態下，空氣能熱泵能力都可自動調節，始終保持在不同環境溫度和不同室內需求下，自動調節最高能效運行，節省運行費用，克服設備頻繁啟停所造成的舒適度下降、壓縮機壽命減少等缺點。熱泵內外機采用R410A制冷劑，穩定、無毒，不含破壞臭氧層的氯元素，對臭氧層的破壞系數(ODP)為0，可以減少由制冷劑氣體排入大氣所引起的負面效果;使用電能驅動，與空氣換熱，效率高，沒有任何污染與排放。

  超安全舒適：熱泵與其他末端設備的連接為水系統，水電隔離，通過主機提供熱水，由水管系統輸送到室內末端裝置，水與空氣在室內末端處進行換熱來消除房間熱負荷;由于是低壓水系統，不易泄漏，所以一般無需維修系統管路;而且水是環保的介質，泄漏對人體無影響。

  超簡易靈活：系統簡單，節省投資，系統維護方便;系統設計簡單，施工方便，安裝快捷。空氣源熱泵機組組合方便，選型靈活，互為備用，運行經濟，可分期投資。

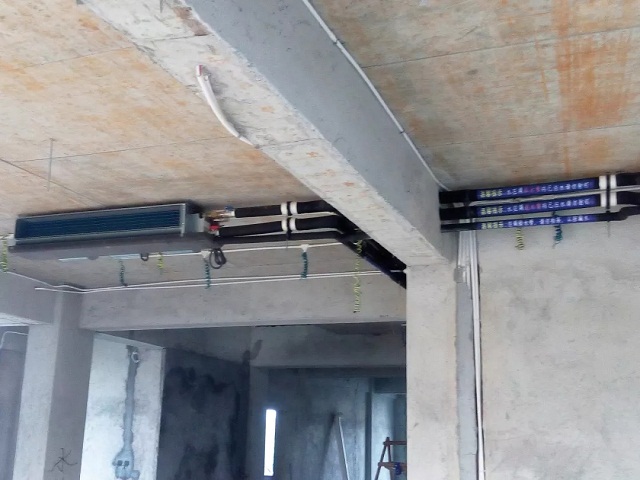

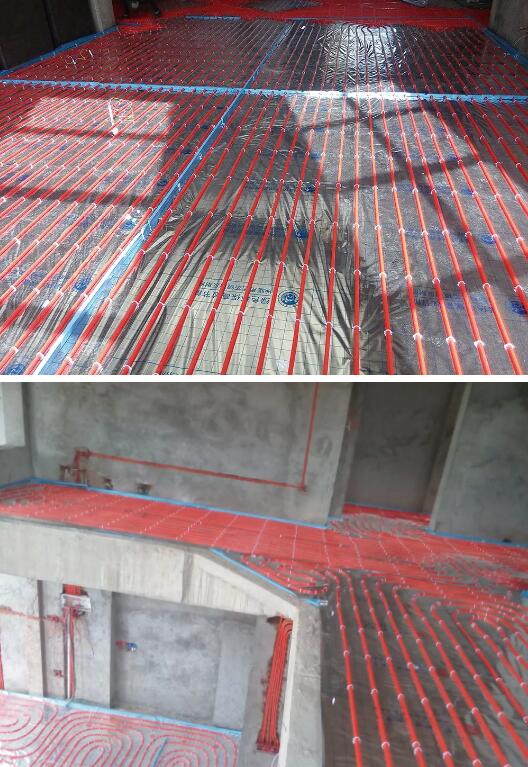

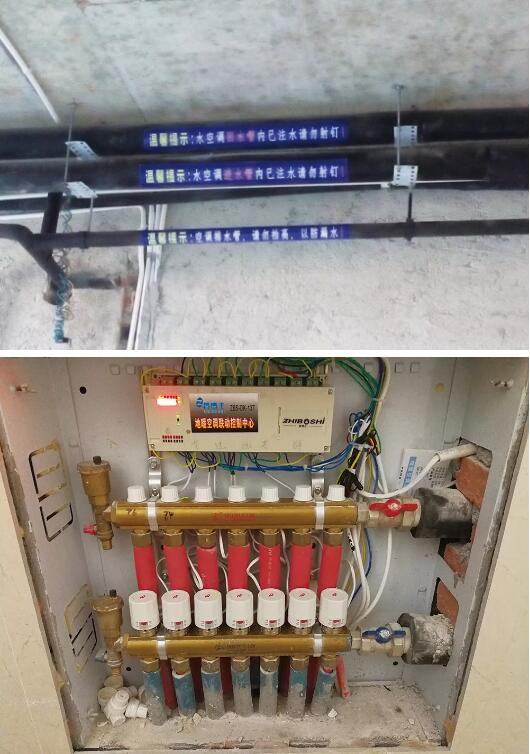

  九、項目施工情況介紹及照片
