當超低溫空氣源熱泵采暖遇到舊暖氣片，末端還是拆舊換新吧!

在國家的倡導和補貼下，廣大北方“煤改超低溫空氣源熱泵采暖”進行的如火如荼。但是一個不容忽視的問題就是絕大多數散熱末端都用暖氣片。很多新入行的經銷商會問：暖氣片跟超低溫空氣源熱泵結合能不能達到供暖效果？以北京為例，因為政府給老百姓的房屋做了保溫，嚴格來說室溫是可以達到滿意的。從去年一些售后情況來看，主要是老舊暖氣片臟堵的問題。

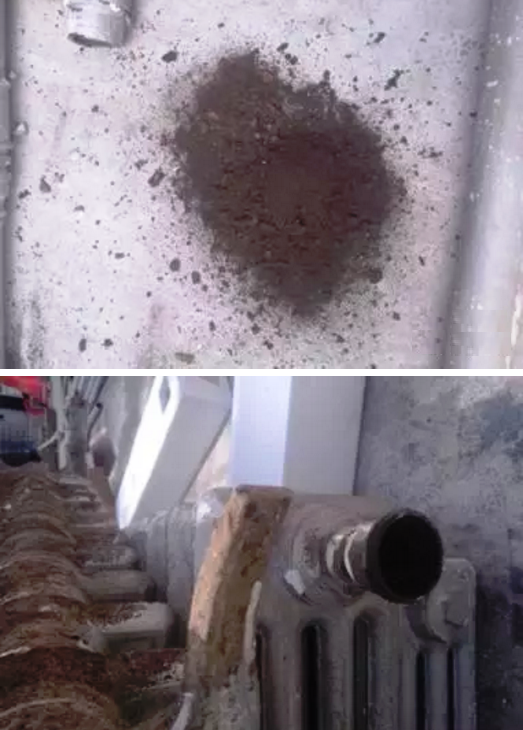

圖為使用了多年的暖氣片拆除后內部的鐵銹與水垢。

去年很多售后就遇到暖氣片上面很多鐵銹，也加上Y型過濾器，但還是把板式換熱器堵掉了。堵掉以后水流量就變小了，自然報高壓，各種亂七八糟的問題就來了。

采用燃煤鍋爐與鑄鐵暖氣片結合的傳統采暖方式已經存在數十載，延續最直接的燃燒方式達到室內供暖的目的，除造成不可避免的環境污染外，鍋爐長期高溫、敞口運行，爐膛內部、暖氣片及輸送管道內壁均有不同程度的結垢及粉塵沉積物，嚴重造成輸送管道阻塞，循環不暢，散熱效率衰減，進而造成燃煤用量逐年增加，用戶投資增加、環境污染加劇，周而復始，惡性循環。

目前，北京農村“煤改電”安裝工作正開展的如火如荼，在施工工程中一些問題也開始浮現。比如說，北京有80%左右的農戶都采用暖氣片為末端，地暖的應用只在部分新建農房，比例也就15%左右；而在暖氣片的用戶里，還有大部分用的老式的鑄鐵暖氣片。

傳統暖氣片采暖存在的問題

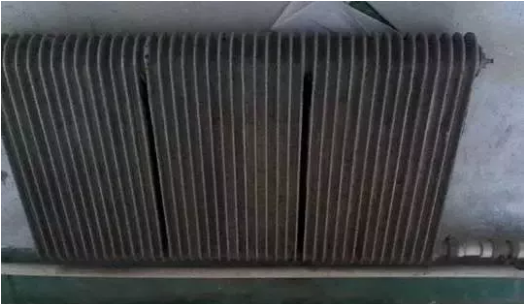

暖氣片散熱面積小，不能滿足空氣源熱泵低溫水供暖需求，需要進行更換改造！農戶家中現存的傳統暖氣片已經使用多年，內部存在大量鐵銹和結垢，很難清理干凈。

• 鍋爐長期高溫、敞口運行，爐膛內部、暖氣片及輸送管道內壁均有不同程度的結垢及粉塵沉積物，造成輸送管道嚴重阻塞，循環不暢，散熱效率嚴重衰減。

• 原有暖氣片及管道使用多年銹蝕嚴重，無法徹底清洗，如承壓運行，易發生漏水現象。

• 散熱面積小，室內升溫速度慢，需高溫水才能滿足供暖需求，且能耗高。

因原有傳統暖氣片內鐵銹、水垢和污泥較多，即使進行暖氣片清洗，系統運行一段時間之后仍然存在清洗不徹底的鐵銹、水垢和污泥，對系統運行存在隱患。往年煤改電用戶，末端使用原有傳統暖氣片，經過一段時間使用之后室內溫度不能達到要求且耗電量增加，售后人員到現場后發現系統內有大量雜質，嚴重影響了熱泵的運行。

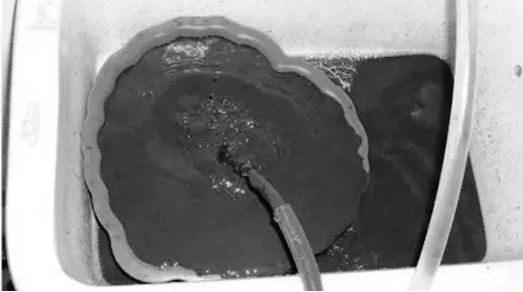

空氣源熱泵運行時對系統水環境質量有著嚴格的要求，如圖傳統暖氣片中存在大量的鐵銹和水垢，即使清洗也達不到使用要求，空氣源熱泵運行時將會造成板式換熱器堵塞、水泵卡死等問題，大大增加了空氣源熱泵的故障率，減少了空氣源熱泵的使用壽命；同時也會造成室內溫度低或者耗電量增加等等問題。

如何科學的進行末端改造-改造方式

采暖末端為傳統式鑄鐵暖氣片的用戶，應實施改造。超低溫空氣源熱泵供暖末端改造分為三種形式：

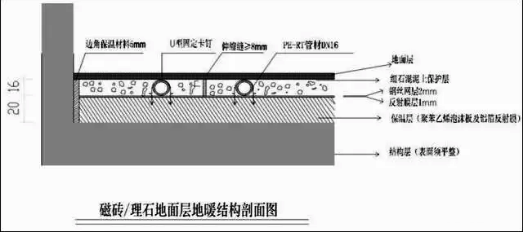

地板采暖系統：工作原理是利用地板下面鋪設的閉合管路中的循環熱水，在整個房間中平緩地散發熱量。地板采暖是空氣源熱泵的最佳末端采暖解決方案，具有如下幾個優點：

1.整個地板均勻散熱，因此房間里的溫差極小。而且室內溫度是由下而上逐漸降低，地面溫度高于人的呼吸系統溫度，給人以腳暖頭涼的舒適感覺。

2.由于采暖的輻射面大，相對要求的供水溫度低，只需45/40℃。而且可以克服傳統采暖片一部分熱量從窗戶散失掉影響采暖效果的缺點。

3.由于采暖管全部鋪設在地板下，節省了放置采暖片的空間，方便室內裝飾及家具的擺放。

4.運行費用低：可充分利用低溫?zé)崴�輻射和谷段用電補貼政策,降低運行費用，較其它供暖設備節能20%。5.使用壽命長：低溫地面供暖中塑料管材埋入地下，不結垢不腐蝕，無人為破壞，使用壽命與建筑物同步。

適合地板采暖改造的用戶：

• 舊房翻建新房的農戶；

• 舊房整體翻新進行二次裝修的農戶；

• 原有房屋沒有任何供暖末端需重新利用房屋的農戶。

施工建議:

• 地板采暖管間距15cm~20cm；

• 單回路管長控制在70~80m之間；

• 單回路供暖面積確保在12m2~13m2；

明裝風盤機：選擇安裝風盤機改造的用戶

• 原有暖氣片使用多年已達到使用年限必須更換的農戶；

• 原有末端暖氣片不能滿足現有空氣源熱泵供暖水溫度要求的農戶；

• 有利用空氣源熱泵主機進行制冷、供暖需求的客戶；

• 原有末端散熱系統不能與現裝修風格及熱泵主機匹配，又不想進行大改造的農戶。

明裝風盤機采用純紫銅管及親水鋁翅片組成的換熱系統，搭配由塑封電機及貫流風葉組成的送風系統：

• 可以實現低水溫（不低于40℃）供暖;

• 熱效率是傳統暖氣片的3倍；

• 不僅能在冬季制熱，夏季也可制冷；

• 風盤本身配備智能溫控系統，可實現分時溫控，按需分配，降低能耗。

• 利用暖氣片原有管道孔位及暖氣片位置，改造周期短；

• 美觀輕便，不占用額外空間，且室內家具只需小范圍挪動即可滿足施工條件，簡單、快捷、便利。

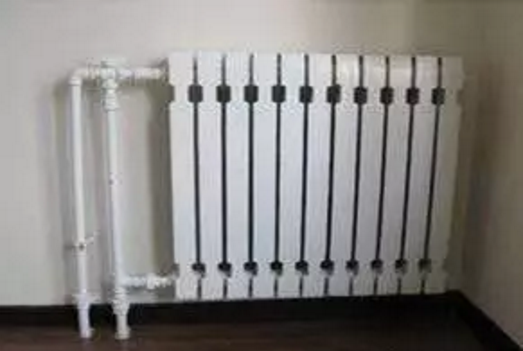

新型暖氣片：目前使用的傳統燃煤鍋爐暖氣片供暖的水溫為95℃，而進行煤改電空氣源熱泵的最高供水溫度為55℃。在不同水溫下暖氣片的散熱量不同，其散熱量和平均水溫有關，現以鑄鐵四柱760暖氣片和鋼制柱型7030暖氣片為例（作為參考）：所需片數=采暖負荷/標準散熱量*片比系數。

從上表我們也可以看出，隨著平均水溫的降低，暖氣片的散熱量明顯下降，所需暖氣片的片數也要隨之增多：當散熱器水溫從95/70℃降到55/50℃時，所需片數增加到了2.3倍。

以120平米房子為例，改造前需要120片即可滿足供暖，在更改為空氣源熱泵之后需要276片，遠遠多于現存暖氣片的數量。也就是說，傳統暖氣片根本無法滿足熱泵低溫供水的散熱需求。

新型暖氣片改造的注意事項：

• 傳統暖氣片內鐵銹和水垢對空氣源熱泵供暖系統使用過程存在隱患，新增暖氣片與傳統暖氣片混合依然不可避免鐵銹、水垢和污泥等對系統的影響，且設備系統使用壽命會減少。

• 按照要求更換新型暖氣片安裝數量需要增加，占用室內空間，影響室內整體布局及美觀效果。雖然增加暖氣片數量也可以達到相同的供暖效果，但是運行費用明顯增加。

不同改造方式的投資分析

農村地區房屋面積一般都在100~130㎡之間，我們以120㎡為參考，分別算出地板采暖、明裝風盤機與新型暖氣片之間的費用：

地板采暖地板采暖施工后需要進行回填、地面裝飾層敷設，整體完工造價在140元/㎡左右，故前期改造方面共需花費約：120*140=16800元，空氣源熱泵冬季供暖出水溫度設定值為42℃；

明裝風盤機明裝風盤機施工較為簡單，每戶大約使用5~6臺，每臺均價1300元，故前期改造方面共需花費約：6*1300=7800元（包含輔材及安裝費用），空氣源熱泵冬季供暖出水溫度設定值為45℃；

新型暖氣片新型暖氣片施工較為簡單，每戶大約使用180片，每片均價30元，故前期暖氣片共需花費約：180*30=5400元，安裝費及輔材約為300元/組（20片/組），合計8100元，空氣源熱泵冬季供暖出水溫度設定值為50℃；

幾種不同末端改造方式綜合對比

總結

在減煤換煤的大政策下，若只是單一整改熱源部分，并不是長遠的可行方案。糟糕的末端配置不僅僅會影響采暖效果，還會加劇熱源設備的衰減、損傷。一套良性的采暖系統它一定是由良好熱源設備、高效的散熱末端、合理的管路連接及智能簡捷的控制方式組成的，缺一不可。

地板采暖是社會及民眾認可的、科學的、理想的高效采暖末端。但要在大部分地區普及整改，投入高、工程量大，普遍實施可行性不高；安裝空氣源熱泵后，使用傳統暖氣片需增加暖氣片數量或?qū)δ┒诉M(jìn)行改造，更換新型暖氣片，以保證供暖需求；未安裝暖氣片的居民，安裝空氣源熱泵后可根據房屋面積采用風盤機。
