魯禹超低溫空氣源熱泵供暖北京陽坊千平米量販KTV案例

一、項目簡介：

北京迎賓軒娛樂有限公司成立2000年04月29日，旗下有迎賓軒KTV、飯店、洗浴三家產業。

 項目名稱：北京市陽坊鎮迎賓軒KTV
      地      址：北京市昌平區西貫市村西1巷-1號

 建  筑 物：平房
      面      積：1000㎡
      末      端：暖氣片
      設      備：25p一臺
      電      費：1元/kwh

二、超低溫空氣源熱泵供暖工作原理

超低溫空氣源熱泵工作原理，就是當熱泵接通電源后，軸流風扇開始運轉，室外空氣通過蒸發器進行熱交換，溫度降低后的空氣被風扇排出系統，同時，蒸發器內部的工質吸熱汽化被吸入壓縮機，壓縮機將這種低壓工質氣體壓縮成高溫、高壓氣體送入冷凝器，被水泵強制循環的水也通過冷凝器，被工質加熱后送去供用戶使用，而工質被冷卻成液體，該液體經膨脹閥節流降溫后再次流入蒸發器，如此反復循環工作。不斷吸收低溫源的熱而輸出所加熱的水中，直接達到預定溫度。

三、超低溫空氣源熱泵供暖機組選型與實施

本案例中，采用魯禹超低溫空氣源熱泵中央空調LYK-71RD（25匹）機組一臺。

根據《全國主要城市采暖期耗熱量指標和采暖設計熱負荷指標》，北京地區農村普通房屋建筑，每平方米采暖季供暖所需熱量為31.82w/㎡*24h*120d≈92kwh/㎡

魯禹25匹熱泵空調機組在-7℃環境下45℃出水溫度時的功率為48.5KW，能效比為2.7，即此環境下魯禹超低溫空氣源熱泵空調的采暖熱效率為270%），該KTV電價以1元/kwh計算。因此1000平米房屋整個冬天采暖季運行費用為：1元*92kwh/㎡*1000㎡/2.7=34075元，機組每天運行時間：31.82w/㎡*24小時*1000㎡/48.5KW≈15.75小時（15小時45分），機組日均運行電費為34075元/120天≈284元/天

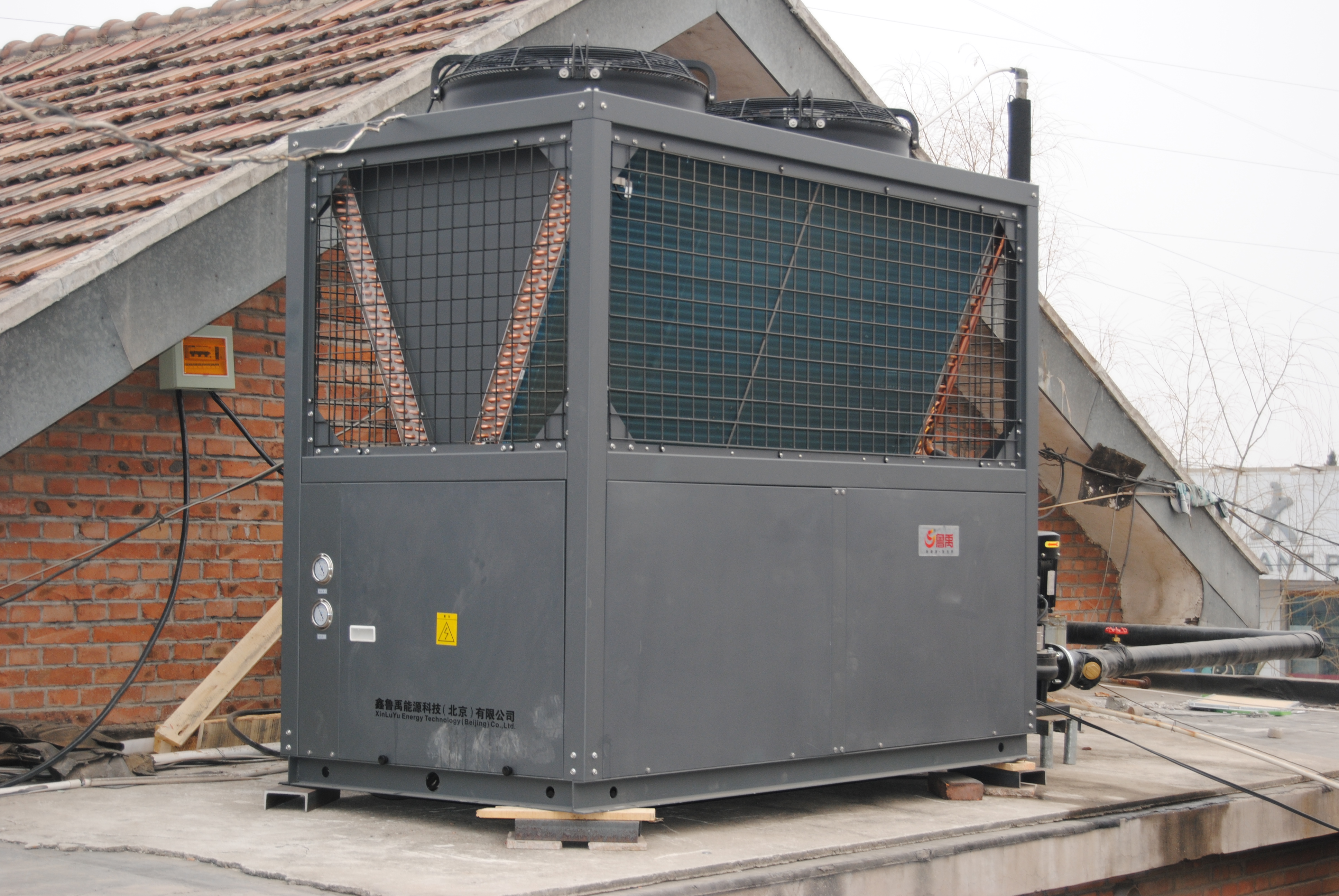

四、本案例超低溫空氣源熱泵機組實景拍攝
