超低溫空氣源熱泵新疆庫爾勒1.6萬平小區集中供暖案例

一、自然環境介紹

庫爾勒屬暖溫帶大陸性干旱氣候，庫爾勒氣候溫和，土質肥沃,總?cè)照諗?shù)2990小時，無霜期平均210天，年平均氣溫11.4℃，最低為–28℃，年平均降水量58.6毫米，年最大蒸發為2788.2毫米，主導風向東北風。

超低溫空氣源熱泵耗能設計

二、超低溫空氣源熱泵主機選型：

由于庫爾勒屬于寒冷地區，冬季白天的平均溫度在0℃以上，超低溫空氣源熱泵按環境溫度-15℃時的制熱量（71KW）計算，即：1.6萬平節能小區采暖，給定的熱負荷為34w/㎡,總熱負荷為544kw,25p空氣源熱泵在-15℃的制熱量是71kw,總功率為21kw，需要25P機的臺數=544kw/21kw=26臺。

三、末端設施不需要改造（原系統保持不變）：

晚間循環水供水溫度50-70 ℃，供回水溫差15-20 ℃；

白天循環水供水溫度45-50 ℃，供回水溫差15℃（兩組熱泵串聯安裝）

四、冬季系統的運行費用計算

采暖期：162天，節能住宅的平均耗熱指標：21.8w/㎡.

電價就按0.5元/kwh標準電價計算（注：這里沒有采用谷電優惠電價）

每平方米的耗能為：21.8*24*162*1/3=40kwh.

每平方米的運行費用：40kwh×0.5元=20元

16000平米冬季的采暖費用為1.6萬*20元=32萬元

注：本算法中沒有采用谷電優惠電價且運行時間為24小時全天運行。

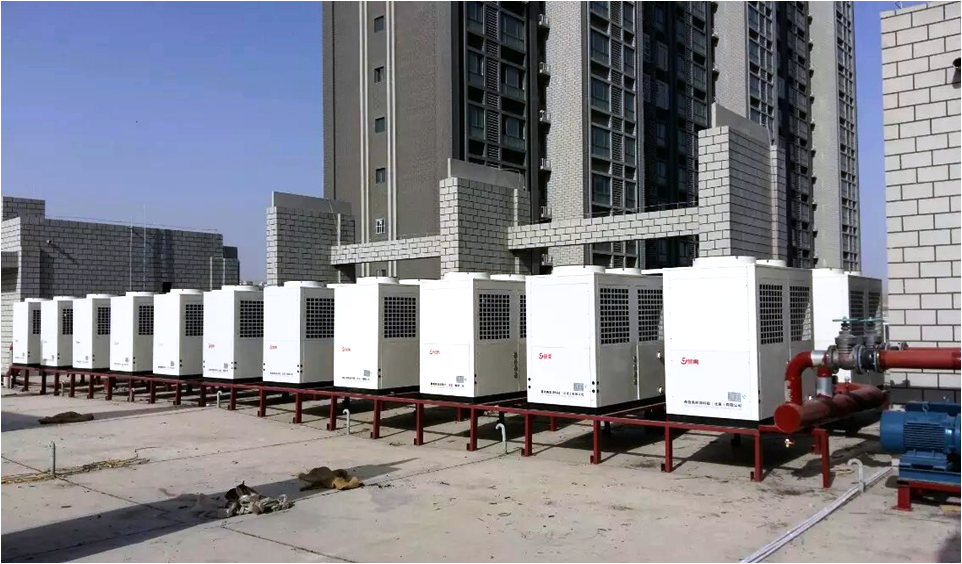

超低溫空氣源熱泵采暖小區
